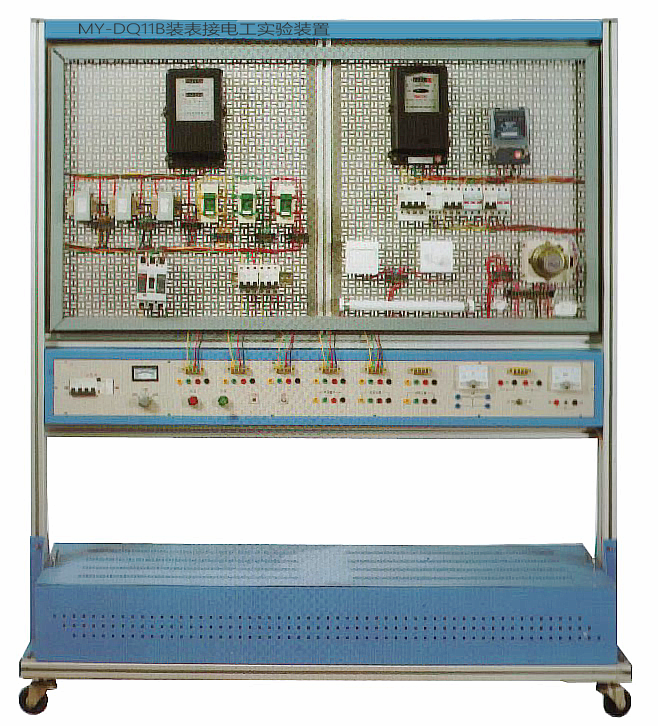

装表接电工实训设备

一、产品概述：
装表接电工实训设备主要由实训台、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。实训系统根据装表接电工工种要求，提供了丰富的资源，学生可以在实训系统上完成高压计量接线和低压计量接线，并可实现带电检查，更重要的是系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下，正确的选择电能表并装表接电。
本装置采用准实物化设计，学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。能以直观的教学形式对学生进行专业技能的实训，具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。该装置同样适用于工厂供配电，电气技术等专业的相关课程的实训考核，也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特点：
1、布线自主灵活：装置采用实训设备经典形式网孔板结构，学生可以自主、灵活的安排元件器的布局，进行布线设计；
2、资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷，方便学生对元件进行检测、接线；
3、保护完善：装置带有过流保护、漏电保护、过压保护。
4、智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
★现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
三、技术性能
1.输入电源：三相四线～380V±10%  50Hz
2.工作环境：温度-10℃～+50℃
3.装置容量：＜5kVA
四、装置配置：
1.屏体
屏体由网孔板、铝质型材构建；屏下方设有负载箱。装置整体结构坚固、造形美观大方。
2.实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
6.太阳能电池板
7.逆变器
五、配置清单：

序号	名称	规格型号	单位	数量
1	漏电开关	DZ47LE32 C16 4P	只	1
2	空开	DZ47 C10 3P	只	4
3	空开	DZ47 C10 2P	只	1
4	塑壳断路器	NM1 63A 3P	只	1
5	保险座	RT18-32 3P	只	1
6	保险座	RT18-32 2P	只	1
7	电压互感器	400V/100V	只	3
8	电流互感器	BH-0.66 30/5	只	3
9	日光灯	电子式20W	套	1
10	大翘班开关	86型含底座	套	1
11	风扇无极调速器	86型含底座	套	1
12	无极调速电机	配套调速器含电容	套	1
13	接线端子	TB1504	只	10
14	接线端子	TB1512	只	6
15	三相四线有功电度表	机械互感式 100V	只	1
16	三相四线有功电度表	机械直接式	只	1
17	三相无功电度表	机械直接式	只	1
18	单相电能表	机械直接式	只	1
19	单相电子式电能表	电子直接式	只	1
20	电子式多功能电能表	单相	只	1
21	远程单相智能电表	DDS28	只	1
	太阳能电池板	20W	块	1
	蓄电池	10A/h	个	1
	逆变器	300W	个	1
22	集中器	4G	只	1
23	导线	1米黄	条	6
24	导线	1米绿	条	6
25	导线	1米红	条	10
26	导线	1米黑	条	10
27	三相异步鼠笼电机	1.1KW	台	1
28	阻性负载	1KW	套	3

 六、实训项目：
1.电流互感器的极性检查
2.电压互感器的极性检查
3.三相四线有功电能表接线
4.三相无功电能计量接线
5.单相电能表接线
6.电能表联合接线
7.单相普通电子式电能表接线
8.电子式多功能电能表接线
9.不同要求下的高压电能计量装置配置、安装、接线
10.不同要求下的低压电能计量装置配置、安装、接线
11.低压电能表和互感器特殊接线
12.电能计量装置接线后的停电检查
13.电能计量装置接线后的带电检查
14.远程抄表系统的安装与调试
15.太阳能直流负载安装与调试
16.直流逆变器交流负载安装与调试

---
