摇臂钻床电气技能实训考核设备

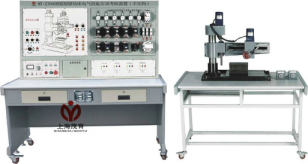

摇臂钻床电气技能实训考核设备-（半实物）由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。
一、技术性能：
1、输入电源：三相四线（380V±10%  50Hz）
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重    量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、设备构成;
（一）主控屏:
1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床不工作	15	立柱不能夹紧
2	机床不工作	16	立柱不能松开
3	机床不工作	17	主轴箱不能保持松开
4	主轴电机不能启动	18	主轴箱不能松开
5	主轴电机不能启动	19	主轴箱不能松开
6	摇臂不能上升	20	主轴箱不能松开
7	摇臂不能上升	21	主轴箱不能松开
8	摇臂不能下降	22	机床不能启动
9	摇臂不能下降	23	机床不能启动
10	摇臂不能下降	24	冷却泵不能启动
11	立柱不能夹紧	25	照明灯不亮
12	立柱不能夹紧	26	主轴不工作
13	立柱不能夹紧	27	立柱夹紧电机不工作
14	立柱不能松开	28	摇臂不能升降

---
