电工电子实训装置

[规格型号]：MYDG-01A

[产品名称]：电工技能实验考核平台

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

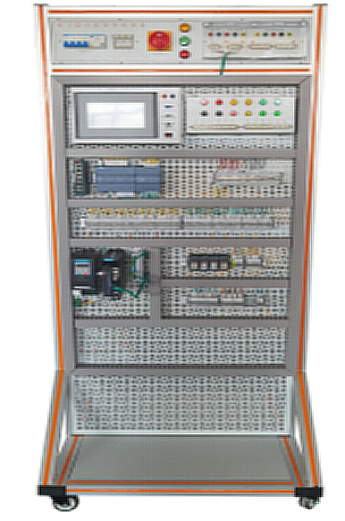

电工技能实验考核平台

一、电工技能实验考核平台-概述：
该装置采用万能网孔板开放式设计，自由组合的思路，装有完成各种低压电气控制所需要的多种低压电器，如单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
二、主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×800cm×1700cm（双面）
三、网孔实训屏结构:
实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。采用双面结构，正面电机控制实训，背面照明电路实训。
四、电源控制屏:
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
五、实验操作项目：

1.触摸开关控制白炽灯电路；
2.白炽灯控制电路；
3.人体感应开关控制楼梯白炽灯电路；
4.声控开关控制楼梯白炽灯电路；
5.日光灯控制电路；
6.单相电度表直接安装电路；
7.单相电度表间接安装电路；
8.电流互感器与电流表配用接线电路；
9.电压表、电流表安装电路；
10.三相四线有功电度表直接安装电路；
11.三相四线有功电度表间接安装电路；
12.一台电流互感器用于单相回路的接线电路；
13.两台电流互感器接成不完全星形接线电路；
14.三台电流互感器接成星形接线电路；
15.两台电流互感器差接接线电路；
16.三台电流互感器接成三角形接线电路；
17.万能转换开关和电压表测量三相电压接线电路；
18.异步电动机点动控制电路；
19.异步电动机自锁控制电路

20.具有过载保护自锁控制电路；
21.异步电动机单向点动、起动控制电路；
22.异步电动机两地控制电路；
23.异步电动机联锁正反转控制电路；
24.正反转点动、起动控制电路；
25.双重联锁正反转控制电路；
26.自动往返控制电路；
27.位置开关作自动停止正反转起动控制电路；
28.带有点动的自动往返控制电路；
29.异步电动机星、三角控制电路；
30.接触器控制星、三角控制电路；
31.串电阻降压起动控制电路；
32.异步电动机反接制动控制电路；
33.异步电动机能耗制动控制电路；
34.双速电动机的切换运行控制电路；
35.手动顺序起动控制电路；
36.自动顺序起动控制电路；
37.C620-1型车床控制电路；
38.电动葫芦电气控制电路；

……自由设计项目。
注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)。
