建筑楼宇实验室设备

[规格型号]：MY-DQ14

[产品名称]：楼宇供配电系统实验装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

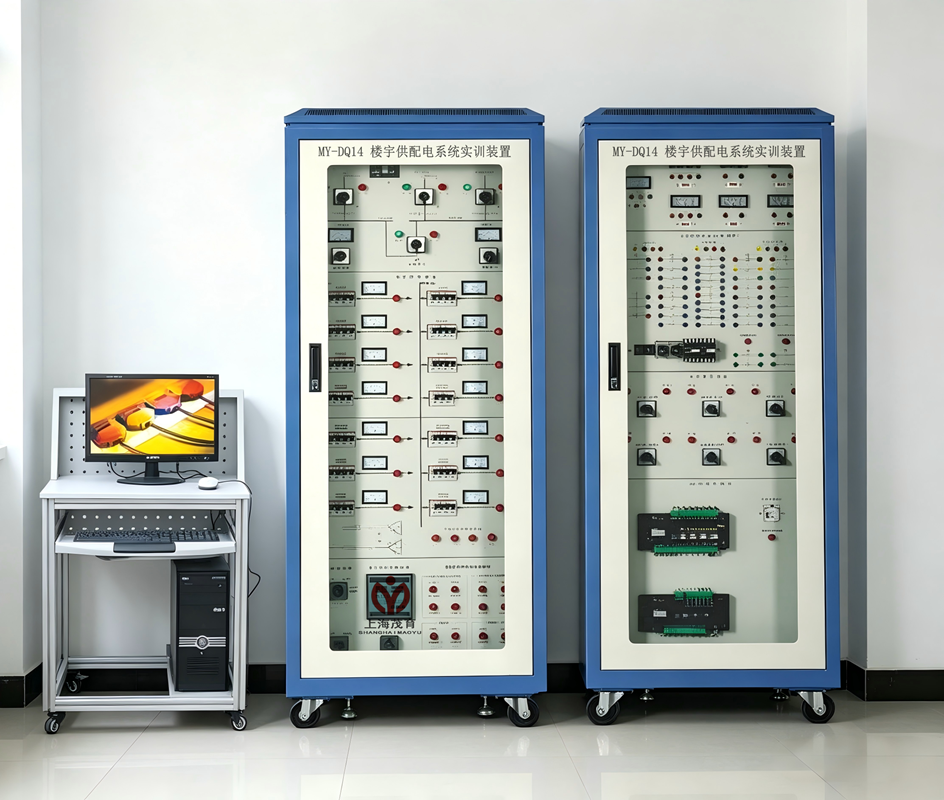

楼宇供配电系统实验装置

楼宇供配电系统实验装置-能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用。该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、系统特点：
1、采用楼宇中典型供配电形式
2、采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制
3、采用先进LonWorks总线通信协议组网，具有典型的代表性
4、配备上位机监控系统，可实时监控供配电网络结构
三、技术参数：1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：-10℃～+45℃
3、装置容量：＜5kVA
4、安全保护：具有漏电保护
四、实训项目：
1、仪表设备实训项目
2、常用配电设备认知与应用
3、电量传感器认知与应用
4、线路安装、调试和运行
5、智能建筑的供电运行线路组建与操作
6、典型楼层配电运行线路组建与操作
7、供配电系统中运行线路状态的现场监测、抄表和控制
8、供配电自动化设备认知和运行控制
9、备自投联动运行控制和调试
10、应急电源配电线路运行和联动控制
11、配电线路功率因数补偿运行控制
12、供配电系统综合控制运行
13、供配电监控系统运行调度
14、与消防自动报警系统的联动控制
五、基本配置：

1、控制屏柜
由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
2、下位机系统
下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
3、上位机监控系统
配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
六、配置清单:

序号	名称	规格型号	单位	数量
1	塑壳断路器	HUM1-63L-40A 3P	只	1
2	漏电开关	DZ47LE32 10A 1P+N	只	1
3	指示灯	直径16mm，圆头 AC220V 红	只	42
4	指示灯	直径16mm，圆头 AC220V 绿	只	4
5	带灯按钮	直径16mm，圆头 AC220V 红，自锁	只	8
6	按钮	直径16mm，圆头红，自锁	只	3
7	万能转换开关	LW8，自复位型3档	只	4
8	万能转换开关	LW8，电压切换	只	2
9	万能转换开关	LW8，5档	只	1
10	万能转换开关	LW8，3档	只	7
11	万能转换开关	LW8，5档	只	1
12	无功补偿控制器	JKL5CF 4组、单相	只	1
13	电力电容	1uF/450V	只	2
14	电力电容	2.2uF/450V	只	1
15	电力电容	4.7uF/450V	只	1
16	电压表	85L17 450V	只	2
17	电流表	85L17 1A	只	5
18	电流表	85L17 5A	只	5
19	电流表	85L17 10A	只	4
20	微型断路器	HUM18-63 3P	只	14
21	辅助触头	HUM18-F	只	14
22	分励脱扣器	HUM18-FL	只	10
23	光字牌	AC220V	只	6
24	法兰电阻	1000Ω/100W	只	1
25	法兰电阻	500Ω/200W	只	2
26	法兰电阻	700Ω/250W	只	2
27	法兰电阻	1000Ω/75W	只	2
28	法兰电阻	300Ω/150W	只	2
29	电感	950mH/0.45A	只	1
30	电感	1000mH/0.4A	只	1
31	电感	1100mH/0.25A	只	2
32	电感	1300mH/0.5A	只	2
33	电感	1400mH/0.3A	只	2
34	透明中继	220V，14脚	只	2
35	时间继电器	JSZ3 220V通电延时10S	只	2
36	交流接触器	CJX2-0910 AC220V		2
37	DDC	德意安7501 7502	只	2
38	Lown卡		只	1
39	电流采集模块	24路-modbus	只	1
40	电力智能仪表	modbus	只	1
41	PLC	CPU124	只	1
42	柜体		只	1
43	电脑桌		只	1

友情提示：
1、设备验收：各采购单位收货时请检查楼宇供配电系统实验装置的货品外观，核实楼宇供配电系统实验装置的数量及配件，拒收处于受损状态的楼宇供配电系统实验装置；
2、设备质保：上海茂育将为各采购单位提供楼宇供配电系统实验装置产品说明书内的质保条件和质保期，在质保范围内提供对楼宇供配电系统实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的楼宇供配电系统实验装置选型错误或新楼宇供配电系统实验装置购买数量错误，造成楼宇供配电系统实验装置的退换货要求，将不被接受；
4、设备货期：对楼宇供配电系统实验装置的发货期为参考值，如您需要了解楼宇供配电系统实验装置的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位楼宇供配电系统实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关楼宇供配电系统实验装置的技术咨询。
