化工原理实验室设备

[规格型号]：MYH-13

[产品名称]：非均相分离实验装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

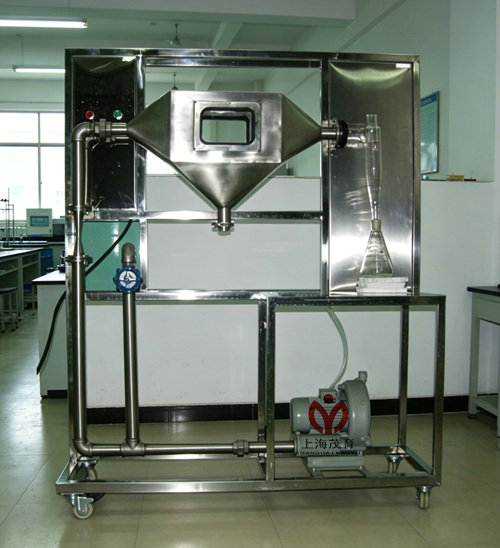

非均相分离实验装置

一、非均相分离实验装置实验目的：
1、观察含粉尘的气流在旋风分离器内的运动状况。
2、了解非均相分离实验的原理。
3、了解气固分离效率的测定及粒级效率的测定。
4、可完成非均相分离实验数据测定。
二、主要配置：
本装置主要配置：风机、加料器、旋风分离器、降尘室、压差计、流量计、产品接受瓶、不锈钢框架。
三、技术参数：
1、风机风量：2800rpm，风量450 m3/h，风压120mmH2O，效率66％，轴功率0.75kw。
2、颗粒硅胶：60-80μm。
3、除尘效率：η20≥98%。
4、分离能力：≥8L/H。
5、旋风分离器、降尘室、加料器：由透明有机玻璃精制。
6、产品接受瓶：由透明有机玻璃精制。
7、框架为不锈钢，结构紧凑，外形美观，装置流程简单，操作方便。
8、外形尺寸：1000×500×1600mm

分项	说明
装置特点	1、非均相分离实验装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、非均相分离实验装置分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 5、固体颗粒抽吸装置采用文丘里管方式，抽吸速度均匀。 6、示踪颗粒采用有色物料，清晰显示气体流向。 7、利用低噪风机有效降低实验室噪音。 8、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。了解旋风分离器的工作原理。 2、定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。 3、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。 4、可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。
设计参数	1、风机风量：2800rpm，风量450m³/h，风压120mmH₂O，效率66％，轴功率0.25kw。 2、颗粒硅胶：60-80μm。 3、除尘效率：η≥ 98%。 4、分离能力：≥8L/H。 5、旋风分离器、降尘室、加料器：由透明有机玻璃精制。 6、产品接受瓶：由透明有机玻璃精制。 7、框架为不锈钢，结构紧凑，外形美观，装置流程简单，操作方便。 8、外形尺寸：1000×500×1600mm
公用设施	气：空气来自风机（自带气源）。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：玉米面或洗衣粉_，外配设备：无。
主要设备	304不锈钢重力沉降室：200×200×400mm。玻璃旋风分离器：Φ100×400mm。玻璃U型管压差计。鼓风机：旋涡气泵,功率 550W，最大流量70m³/h。 304不锈钢文丘里加料器。电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1000×500×1600mm(长×宽×高) 带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	压力	压力计	U型管压差计
	流量	孔板流量计	U型管压差计	调压阀（手动）

友情提示：
1、设备验收：各采购单位收货时请检查非均相分离实验装置的货品外观，核实非均相分离实验装置的数量及配件，拒收处于受损状态的非均相分离实验装置；
2、设备质保：茂育将为各采购单位提供非均相分离实验装置使用说明书和质保期，在质保范围内提供对非均相分离实验装置的免费维修，超出条件承诺时提供对非均相分离实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的非均相分离实验装置选型错误或非均相分离实验装置购买数量错误，造成非均相分离实验装置的退换货要求，将不被接受；
4、设备货期：对非均相分离实验装置的发货期为参考值，如您需要了解非均相分离实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对非均相分离实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关非均相分离实验装置的技术咨询；
