| 技术指标 | 说 明 | |||
| 装置特点 |

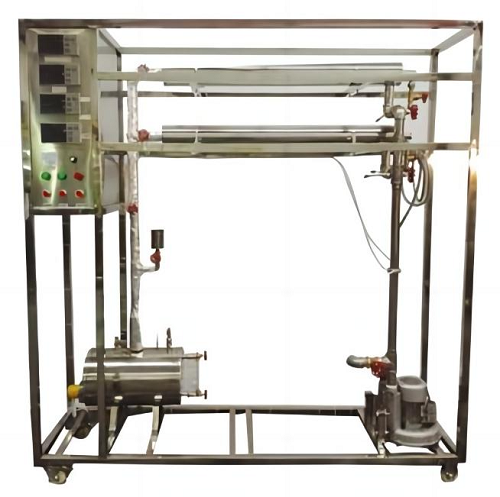

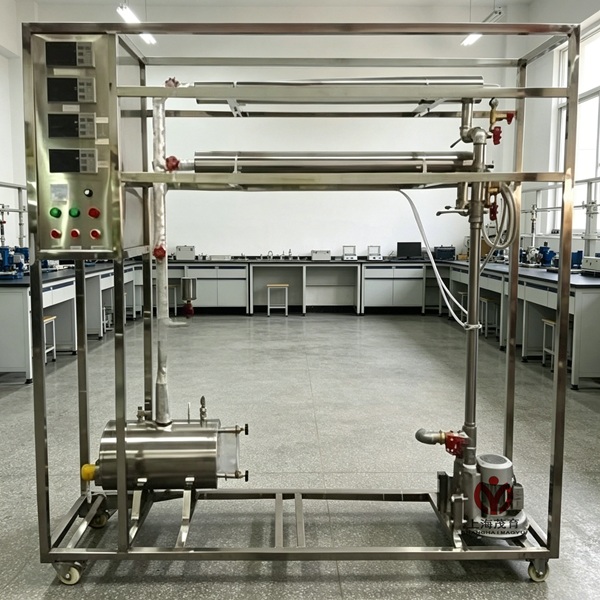

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。 5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。 6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。 7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 实验目的 |
1、通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。 2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。 3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。 4、了解热电偶、热电阻温度计的使用 |
|||
| 设计参数 |
1、管内Re范围：1.0～3.0×10 4 ，指数a在 0.75～0.85，拟合精度R大于0.999 2、冷流体空气流量：5-50m 3/h，温度：室温-80゜C。 3、蒸汽发生器最大压力 0.5 MPa，换热器内蒸汽最大压力：100kPa。 |
|||
| 公用设施 |
1、水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进入换热器。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、气：空气来自风机（自带气源）。 4、实验物料：水蒸汽---空气，外配设备：无。 |
|||
| 主要设备 | 1、普通传热管：内管内径d=18mm，内管外径De=20mm（紫铜管)。 2、外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1200mm。 3、强化传热管：内管内径d=18mm，内管外径De=20mm（紫铜管，内附螺旋线圈)。外管内径d=52mm，外管外径De=57mm（304不锈钢管）管长1200mm。 4、蒸汽发生器：304不锈钢，加热功率3.0KW，配带安全阀。最大压力 0.5 MPa，5、换热器内蒸汽最大压力：100kPa。 6、风量重量：DN32涡街流量传感器，测量范围0-150m3/h，精度0.5级。 7、蒸汽压力测量：压力传感器，测量范围：0-0.25MPa，精度0.5级。 8、温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。 9、宇电AI704M（带485接口）多路数字温度显示仪。 10、宇电AI702M（带485接口）多路数字温度显示仪。 11、宇电AI702M（带485接口）多路数字显示仪。 12、宇电AI518（带485接口）温度控制仪（带手动功能）。 13、K型热电偶温度传感器7支。 14、鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。 15、电器：接触器、开关、漏电保护空气开关。 16、304不锈钢管路、管件及阀门。 17、304不锈钢仪表柜：测控、电器设备在实验架上。 18、304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 风量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 手动调节 | |
| 蒸汽压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 蒸汽温度 | 电压变送器 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 温度 | K型热电偶 | 数字显示仪表，精度：0.5%FS | 无 | |
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。 5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。 6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。 7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 装置功能 |
1、 通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。 2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。 3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。 4、了解热电偶、热电阻温度计的使用 |
|||
| 设计参数 |
1、管内Re范围：1.0～3.0×10 4 ，指数a在 0.75～0.85，拟合精度R大于0.999，2、冷流体空气流量：5-50m 3/h，温度：室温-80゜C。 3、蒸汽发生器最大压力 0.5 MPa，换热器内蒸汽最大压力：100kPa。 |
|||
| 公用设施 |
1、水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进入换热器。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、气：空气来自风机（自带气源）。 4、实验物料：水蒸汽---空气，外配设备：无。 |
|||
| 主要设备 |
普通传热管：内管内径d=18mm，内管外径De=20mm（紫铜管)。 外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1200mm。 强化传热管：内管内径d=18mm，内管外径De=20mm（紫铜管，内附螺旋线圈)。 外管内径d=52mm，外管外径De=57mm（304不锈钢管）管长1200mm。 蒸汽发生器：304不锈钢，加热功率3.0KW，配带安全阀。最大压力 0.5 MPa，换热器内蒸汽最大压力：100kPa。 风量重量：DN32涡街流量传感器，测量范围0-150m3/h，精度0.5级。 蒸汽压力测量：压力传感器，测量范围：0-0.25MPa，精度0.5级。 温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。 宇电AI704M（带485接口）多路数字温度显示仪。 宇电AI702M（带485接口）多路数字温度显示仪。 宇电AI702M（带485接口）多路数字显示仪。 宇电AI518（带485接口）温度控制仪（带手动功能）。 K型热电偶温度传感器7支。 鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 |
变量 | 检测机构 | 显示机构 | 执行机构 |
| 风量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 手动调节 | |
| 蒸汽压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 蒸汽温度 | 电压变送器 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 温度 | K型热电偶 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 |
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
