电子工艺实验设备

[规格型号]：MY-240B

[产品名称]：高频电子实验箱

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

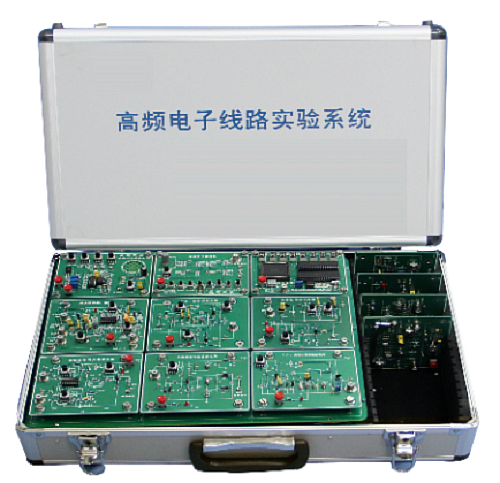

高频电子实验箱

高频电子实验箱是为紧密配合教学需求，本实验系统的设计包含了课堂教学各章节的大部分可操作实验。其中包括：LC、晶体正弦波振荡电路实验，小信号调谐放大器实验，高频谐振功率放大器实验，变容二极管调频实验，电容耦合相位鉴频器实验，集成乘法器幅度调制实验与同步解调实验，二极管包络检波实验，晶体三极管混频电路实验，集成锁相环基本原理实验，锁相环调频发射与接收鉴频实验，无线电发送与接收实验等。
二、电路组成、技术指标及模块说明
1、低频信号源模块可产生方波、正弦波和三角波等函数波形
   频率范围按不同应用分为两档：
   第一档为10Hz～1.5KHz；
   第二档为10KHz～600KHz。
2、高频信号源模块可分多档粗调选择频率范围，每一档内又可进行连续细调。主要用于产生1.5MHz～20MHz频率范围内的高频正弦波信号，作为各类调制/解调实验中的载波，或与其它功能模块配合扩展实验内容（例如高频信号的混频实验）。
粗调共有6档，频率范围分别为：
   第一档为1.5～2MHz,
   第二档为2～3MHz,
   第三档为3～4.5MHz,
  第四档为4.5～8MHz,
  第五档为 8～14MHz,
  第六档为14～20MHz,
3、精密数字频率计模块可测量从极低频率（16Hz）直到25MHz以上的信号频率。
4、内置电源
  输入：AC 220V±22V,50HZ±2HZ
  输出：DC±12V,±5V直流稳压源
5、提供以下主要实验内容：
实验一  集成乘法器幅度调制实验
实验二  二极管包络检波实验
实验三  调幅波同步解调实验
实验四  LC、晶体正弦波振荡电路实验
实验五  晶体三极管混频电路实验
实验六  变容二极管调频实验
实验七  电容耦合相位鉴频器实验
实验八  小信号调谐放大器实验 (双调谐)
实验九  高频谐振丙类功率放大器实验
实验十  集成锁相环基本性能实验
实验十一锁相环调频发射与接收实验
实验十二无线电发送与接收实验
其中：
标配实验功能模块（13个）：
模块A1 集成乘法器调幅/混频实验
模块A2 调幅信号同步解调实验
模块A3 二极管包络检波电路实验
模块A4 LC、晶体正弦波振荡电路实验
模块A5 变容二极管调频实验
模块A6 电容耦合相位鉴频实验
模块A7 小信号调谐放大器实验
模块A8高频功率放大器实验
模块A9集成锁相环测试及调频实验
模块A10集成锁相环鉴频实验
模块A11高频信号源模块
模块A12频率计模块
模块A13低频信号源模块
三、实验室配置方案

品名	型号	单价	数量	合计（万元）	备注
高频电子线路实验箱	MY-240B		20套		标配
示波器	40M		20套		用户自配
扫频仪	BT3C		20套		用户自配
