维修电工实训考核装置

[规格型号]：MY-207E

[产品名称]：低压电工作业安全技术实际操作考试设备

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

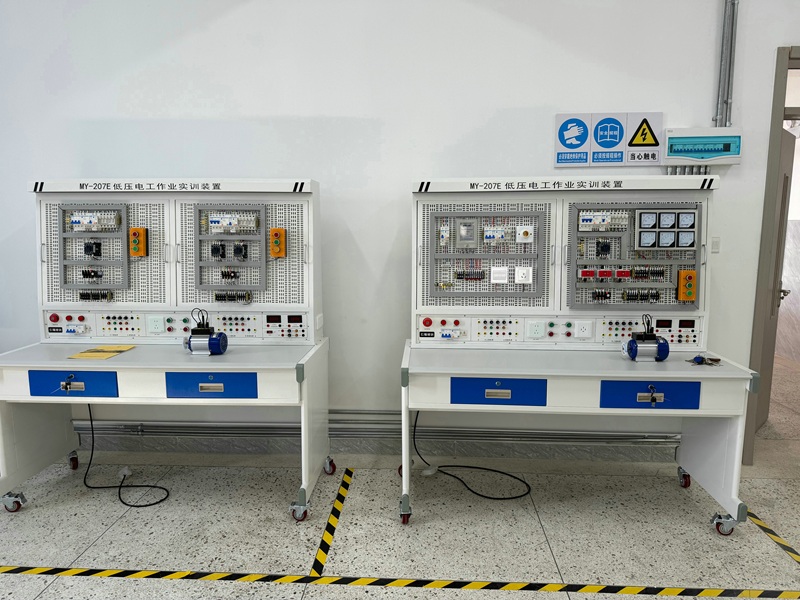

MY-207E低压电工作业安全技术实际操作考试设备

低压电工作业安全技术实际操作考试设备主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
四、实训台配备
1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①交流电流表2只②交流电压表2只
3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。
五、参考实训项目
1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
2、三相异步电动机正反转控制线路的接线及安全操作（K22）
3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）
4、单相电能表带照明灯的接线及安全操作（K24）
5、导线连接（K25）
六、配置清单
1、K21、配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条
7.	电机	180W/380V	1台
8.	实验接线	Φ4护套自锁线（5色）	10条

2、K22配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	2只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条

3、K23配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	电流表	6L2/5A	1只
4.	互感器	BH-0.66	1只
5.	熔断器（含5A熔芯）	RT14-20	5只
6.	断路器	DZ108-20	1只
7.	按钮盒	3H	1只
8.	接线端子	TB-1512	3条

4、K24配置清单

序号	名称	型号	数量
1.	单相电度表	220V/20A	1只
2.	断路器	DZ47LE-32 1P+N	1只
3.	日光灯	灯管、镇流器、启辉器	1套
4.	灯座		1只
5.	灯泡		1只
6.	开关	86单开双控	2只
7.	开关	86单开单控	1只
8.	插座	865P插座	1只
9.	接线端子	TB-1512	3条

服务与售后保障：
1.货品验收：请您收货时仔细检查低压电工作业安全技术实际操作考试设备的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
