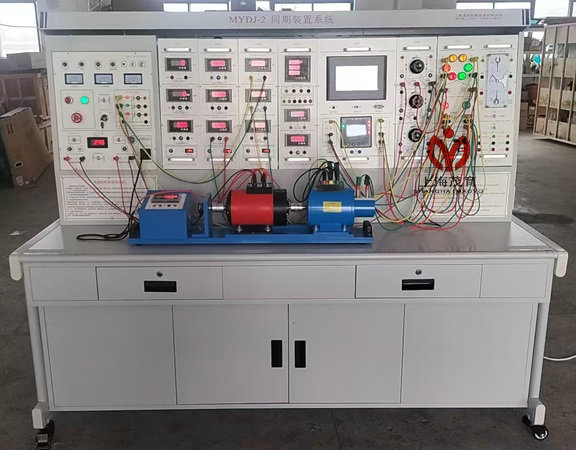

电机与同期系统综合实验装置是利用直流电机拖动三相交流发电机发电，发出频率可调，电压可调的三相交流电，设备采用挂件结构，扩展方便。配备同期装置可观察到电压、频率的大小。在整个系统拖动、并网过程中，均能进行调节，并且能有直观的指示灯、表计进行观察运行状态。配有功率表，观察并网后功率变化情况。
二、技术性能
1、输入电源：(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：186×70×158cm3（±5%）
四、实验项目
1.同步电机实验
1) 三相同步发电机的运行特性
2) 三相同步发电机的并网运行
五、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构)
(1)交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2)高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。
(3)人身安全保护体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏右侧设有三极220V电源插座及三相四极380V电源插座。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、学生凳
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
4、固定电机导轨、光电编码器测速系统及数显转速表。
包括测速系统及固定电机的导轨等。导轨平整度好，加工精细，能保证电机与电机之间很好的连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统。
5、直流他（并）励电动机（220V、2.2A、 355W、1500r/min）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
6、三相同步发电机
作发电机使用时，电压380V/Y、电流0.3A、功率170W、1500r/min。
7、直流数字电压、毫安、安培表
直流数显电压表一只,测量范围0-300V。
直流数显毫安表一只，测量范围：0-2000mA,具有短路保护功能。
直流数显电流表一只，测量范围0～5A，具有短路保护功能。
8、单/三相智能型功率、功率因数表
通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。电压电流量程为450V和5A。
9、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
10、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
11、DQ31熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
12、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～24V/2.5A可调>组成。
13、DQ33 整部表及开关
由一个整步表MZ10及一个开关组成。
14、DQ44交流数字电流表
由三只数字交流电流表组成。
15、DQ45交流数字电压表
由三只数字交流电压表组成。测量范围0～500V。
16、DQ35同期装置
提供同期系统1套，提供互感器等外围辅材
17、双圈护套结构连接线
采用双圈护套线，4mm导线里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，接触优良。
六、配置清单：

序号	编号	规格参数	数量
1	电源控制屏		1套
2	实验桌		1张
3	电机导轨、光码盘测速系统及智能数显转速表		1件
4	直流并（他）励电动机		1台
5	三相同步发电机		1台
6	直流数字电压、毫安、安培表		1件
7	交流数字电流表		1件
8	交流数字电压表		1件
9	单/三相智能功率、功率因数表		1件
10	三相可调电阻器（每组900Ω*2/0.41A）		1件
11	可调电阻器、电容器		1件
12	熔断器及开关板		1件
13	旋转灯、并网开关、同步机励磁电源		1件
14	整步表及开关		1件
15	高可靠护套结构手枪插实验连接线及配件		1套
16	实验指导书（纸质+电子版）		1套
17	凳子（四脚方凳）		2个/套
18	自动同期装置	配套电压、电流互感器，测速传感器等。	1套

---
