系统参数
1、系统供电电源：AC220V±10%、50HZ
2、装机容量：<1.8KVA
3、安全功能：带电源指示，急停控制及漏电保护
4、系统辅助电源： DC24V/3A×2； DC5V/2A
5、系统安全：具有漏电、过载、短路、接地等保护

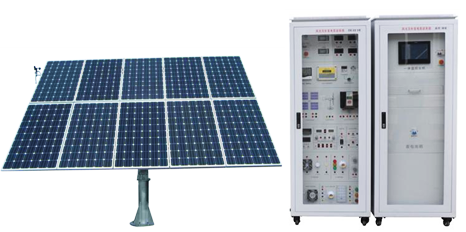

光伏供电系统
光伏供电系统主要由光伏电池组件、汇流箱、太阳能控制器、蓄电池等组成。
系统由10块100Wp太阳能电池组件经过组串后组成小型方阵。
太阳能电池板技术参数
1、功率：100W、误差：±5%、单晶/多晶硅
2、输出电压：35V、
3、输出电流：2.88A、
4、开路电压：42V、
5、短路电流：2.9A、
6、工作环境温度：45℃±2℃、
7、尺寸：670×1000×35mm；
跟踪系统及控制单元
1、跟踪系统：采用双轴二维跟踪方式， 采用DC24V直流同步电机驱动
2、跟踪控制单元：可手动或自动方式运行，模拟光源运动，光伏跟踪控制采用一块西门子S7-226主控模块（固定式方阵无此项）
太阳能控制器
该设备应用的控制器是一种智能型、多用途太阳能充放电控制器。使用定制的128*64定制型LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，可充分满足不同应用需求。独有的充放电安时数累计和自动温度补偿功能。
主要参数
1、额定电压：DC24V/48V自适应
2、额定电流：40A
3、充电方式：PWM或MPPT可选
4、显示方式：LCD液晶128*64 充电、放电、蓄电池状态、环境温度、故障显示功能
5、保护功能：蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护
通讯模式：RS485或RS232或GPRS
离网逆变模块
离网模块输入输出采用高频变压器隔离设计，运行效率高，发热量低；电路模块化开放设计，方便进行升压驱动波形、SPWM逆变驱动波形、逆变输出电压电流波形与相关电路电气测试；具有过欠压关断、过载等保护功能。
逆变模块参数
1、输入电压：DC48V
2、输出电压：AC220V±10%
3、输出频率：50HZ
4、输出功率：2000VA
5、输出波形：纯正弦波
6、保护功能：短路、过热、过载保护
7、其它功能：带旁路功能，市电和太阳能随适时切换，可选择市电或太阳能优先。
仪表显示单元
直流电压表 2只
1、测量范围：DCV 0-200V 精度±1%
2、供电电压：AC/DC 9V
直流电流表 2只
1、测量范围：DCI 0-50A 精度±1%
2、供电电压：AC/DC 9V
交流电压表 1只
1、测量范围：ACV 0-500V 精度±1%
2、供电电压：AC/DC 9V
交流电流表 1只
1、测量范围：ACI 0-10A 精度±1%
2、供电电压：AC/DC 9V
储能蓄电池
1、电池类型：铅酸或胶体
2、电池电压：DC 12V
3、单节容量：100AH
4、电池数量：4节串联，组成48V电池组
负载单元
直流负载
1、阻性负载：3/5W高亮度LED灯
2、感性负载：直流风扇、直流减速电机
交流负载
1、阻性负载：220V供电，功率5-8W警示灯（黄闪，慢、让警示，爆闪）
2、带输出插座，可接至实验室用电设备，照明等
2.8 监控单元，工控一体机，带触摸功能
C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
1、主 板:Intel M11工控固态节能主板
2、内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
3、硬 盘:24G SSD固态硬盘
4、显 卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
1、声 卡:集成ALC662 6声道高保真音频控制器
2、网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
3、电 源:外置电源（100V至220V宽幅电压，全球通用）
4、显示屏:13寸LED工控屏 分辨率：1024*600
5、触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏
6、整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
7、1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
8、2*COM串口,1* 12V DC_JACK输入接口
系统状态：
太阳能控制器（带报警功能）：
1、输入电压、电流、功率的数据显示及动态曲线显示
2、输出电压、电流、功率的数据显示及动态曲线显示
3、蓄电池：电压数据显示及动态曲线显示
三、主要实验内容:
实验一 光伏电池方阵的安装拆卸
实验二 光伏供电系统组装
实验三 光伏供电系统接线
实验四 电池组件光源跟踪控制（固定式无此项）
实验五 光伏电池的输出特性
实验六 蓄电池的充电特性和放电保护
实验七 逆变器的参数测试
实验八 逆变器的负载安装与调试
实验九 逆变器与市场切换功能实验
实验十 监控系统的通讯
