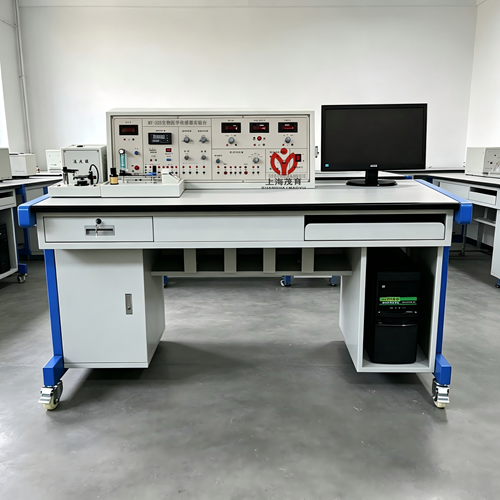

MY-325 生物医学传感器实验台

生物医学传感器实验台主要用于医科大学、医学院的“医用传感器原理及检测技术”等课程的实验教学。MY-325Y系列生物医学传感器实验台采用的传感器大部分是实际测量结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个生物医学工作者具有的基本操作技能与动手能力。
二、实验台特点：
1、本实验台使原有的传感器实验系统有了质的变化，实现了实验系统的智能化，仪表虚拟化。智能传感器是传感器发展的一个重要方向。现在世界上一些智能传感器一般都是单片机+控制规则进行控制的，智能性不高，很少能加入人工智能的思想，并不是真正意义上的智能传感器。而利用嵌入式微处理器、智能理论（人工智能技术、神经元技术、模糊理论）传感器技术等集成而得到的新型传感器，所组成嵌入式智能传感器是真正意义上的智能化传感器。在本实验系统中利用个别传感器作为实验实例使系统兼有检测、判断、网络通信和信息处理等功能，能对测量值进行修正、误差补偿、可提高测量精度；可对多传感器参数进行综合处理；根据需要可以进行自诊断和自校准，提高数据的可靠性；对测量数据可存储，后期处理，使用方便，提高数据的可靠性；有数据通信接口，能与远程计算机实现远程控制、在网上传送数据，实现全球监测控制；可实现无线传输。整个实验系统可实现全虚拟仪器显示（示波器、失真度仪、FFT、电压表、电流表……）代替现有的仪表。
2、为学生自主组合实验内容，开设创新型实验提供了工具。实验教学不仅是课堂知识的简单验证、通过实验应能培养学生独立思考能力、自主创新能力。本实验系统中仪表的智能化可以让学生通过自己编制程序实现新的实验内容。
3、传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。
4、仪器配温度源、气源、振动源和转动源。传感器配相应实验模块，便于操作和管理，实验完成后，可分别放入实验台的柜子里和传感器箱。能根据教学要求由几个模块组合成一个复杂的实验系统。
5、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设制有保护电路，确保学生在误操作后不会损坏设备并保证学生的安全。
6、除实验模块上电路外并配有电子电路基本单元以及原理图。如下：电压放大器、差动放大器、电荷放大器、电容变放器、移相器、相敏检波器、电涡流变换器、低通滤波器等电路。
7、该产品可支持IT公司的虚拟仪器开发平台。并和ARM9相结合实现虚拟仪器的开发应用，使开发与应用相结合与实际控制相结合。
三、实验台结构：
本实验台由主控台、传感器和相应的实验模板、数据采集卡及处理软件、实验桌五部分组成。
1.主控台部分
提供高稳定的直流稳压电源和电压、频率、转速等显示仪表。
1.1.输入电源：单相三线220V±10% 50Hz、容量0.8kW，具有电源、供电指示。有工具箱、测量设备和实验箱等放置位置
1.2.设有壳体接地保护，设有过流过压保护、漏电急停保护，绝缘橡胶隔离，安全特性符合有关国家标准
1.3.主机配有交流 220V 二孔、三孔电源插座 8 组以上；实验桌尺寸≥1600×800×700mm（可根据学校要求进行微调）；有柜体和电脑主机放置位置
1.4.配置高稳定的±15V、＋5V、0～＋24V 可调、±2V～±10V 可调八种直流稳压线性电源（最大输出电流 1.5A），低纹波，集成芯片控制可靠性高，均有电源跳线插孔
1.5.主机面板上还装有电压、频率、转速显示表、气压表、流量计
1.6.信号源：0.1kHz～10kHz（可调）
1.7.电流源：4～20mA(可调)
1.8.电动气压源：0～80kPa 可调
1.9.电压表：200mV、2V、20V 三挡切换
1.10.频率表：0-1999Hz
1.11.数显气压表：0～20kPa
1.12.高精度 PID 温度调节仪表：温度控制精度±0.5℃，
 1.12. 恒温控制源实验装置：＜150℃（可调）
2.传感器和实验模块部分
表格中生物信号检测符合国家对医学仪器的安全要求，各项检测传感器对人体的漏电流＜10μA。生物信号的数据采集由V9.0版数据采集系统进行采集、处理。
3.数据采集卡及处理软件
数据采集卡采用工业级的解决方案，要求达到高精度测量和动态范围，接口部分采用 USB 接口既能满足完全的实验要求，也可作为科研人员进行的科研开发使用，具体核心功能指标必须满足以下要求：
模拟量输入通道：16通道单端或8通道差分（通过软件配置），模拟输入分辨率：12位，采样率：单通道采集时最高500kS/s，多通道扫描时最高200kS/s，数字IO：16路输入，16路输出，计数器数量：4，分辨率：12位；
13）传感器综合数据采集卡及测试分析软件：
1、通用API接口：通用API接口通过统一的动态库（DLL/SO）抽象硬件差异和系统平台差异，以太网/WiFi/USB接口、Windows/Linux/Android系统均采用同一套API函数，实现零代码修改的无缝切换，达成“一次开发，跨平台多型号采集卡共用，大幅降低开发与维护成本
2、任务式数据采集架构：采用配置任务----启动任务----获取数据三步流程，简化实时数据采集逻辑，提升开发效率
3、跨平台兼容性：支持Windows7/8 10/11、Linux-X86、Linux-ARM、Android等操作系统
4、多语言开发支持：提供LabVIEW、C/C++、C#、Python、Matlab等语言，覆盖工业控制与科研场景的主流开发需求
5、全周期开发资源：提供多种丰富的多语言代码例程，助力客户进行二次开发
6、综合测试工具：提供综合测试软件，支持采集卡全功能验证与性能调优
7、开发资源：提供例程包（LabVIEW、C/C++、C#、Python、Matlab源码），可快速集成自定义应用。
4.实验桌
专用实验桌尺寸为1600×800×750(mm），实验桌面上预留显示器或示波器安放位置。两个特制柜可分别安放实验模板和控制终端主机及配套输入外设。
▲5.传感器

传感器	模块	技术指标
心音传感器	心音测量模块	0.1-1500Hz、心音曲线描绘的
心跳传感器	心跳测量模块	频率响应0.1-1000Hz、心电图曲线描绘、灵敏度1mv/cm
脉搏传感器	脉搏测量模块	实时检测各种脉搏、脉搏曲线描绘
呼吸流量传感器	呼吸流量测量模块	描绘肺通气量曲线
呼吸波传感器	呼吸波测量模块	实时反应呼吸频率及呼吸波形、呼吸比
血压测量传感器		测量范围： 50—300mmHg
体温测量传感器		测量范围：35—43℃




---
