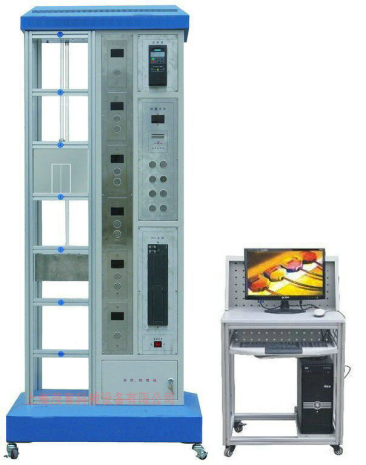

多层电梯实训装置(六层) -是为机电一体化教学要求而研发的，它集PLC、变频调速、传感器检测、位置控制、复杂的开关量控制、时序逻辑控制有机结合于一体的教学装置。可满足《可编程控制技术》、《现代电梯控制技术》、《电梯技术》等课程的实训教学，适合于各职业院校、中专、技工学校的学生进行电梯检修及PLC实训。
一、技术性能：
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度范围为-10℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量：<1.0kVA
4.外形尺寸：800mm×500mm×1880mm
5.配套电梯多媒体教学系统(10合一)(投标时需提供教学系统，未提供者取消投标资格)，适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。
内容分别是：
1、电梯的基础知识;
2、电梯结构配置;
3、电梯电器控制系统;
4、各种电梯安装教程;
5、电梯使用和维护;
6、电梯安装工艺;
7、电梯故障和诊断维修(上);
8、电梯故障和诊断维修(下);
9、电梯维修技术电子书(15合一) ;
10、电梯原理及故障PPT(5合一)。
二、基本配置及功能：
1.多层电梯共有六层，楼层号标为"-1、1～5"，高度约1.8m。
2.电梯模型的电气部分由永磁低速同步电动机、变频器、PLC、欧姆龙编码器、语音到站钟等组成。
主机可选用西门子或三菱或欧姆龙，其中配置如下：西门子主机CPU224 AC/DC/RLY　内置I/O(14路数字量输入/10路数字量输出)+EM223数字量扩展模块(16路数字量输入/16路数字量输出)+EM223数字量扩展模块(8路数字量输入/8路数字量输出)，变频器为MM420;三菱主机FX1N-60MR内置I/O(36路数字量输入/24路数字量输出)+FX0N-8EYR数字量模块(8路数字量输出)，变频器为FR-D720S;欧姆龙主机CP1E-N40DR-A内置I/O(24路数字量输入/16路数字量输出)+CP1W-20EDR数字量模块(12路数字量输入/8路数字量输出)+CP1W-8ER(8路数字量输出)，变频器为3G3MZ-AB004，选用的主机功能齐全，性能优越。
3.机械部分有框架、导轨、轿厢、配重机构及电梯呼盒组成。
4.提供实现现代化电梯控制各种功能的检测信号、控制执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢门开闭位置信号、轿厢门防夹保护信号、上/下极限位保护信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。显示实现每个楼层的当前轿厢所处位置楼层显示、运行方向显示、外呼/内选信号的回应显示。
5.电梯的主拖动由变频器驱动同步电机实现，能够仿真实际电梯的运行速度。带有检测电梯位置的编码器能精确检测轿厢位置，从而控制电梯的加速、减速过程。
6.检修、消防站，在电梯出现故障/测试电梯运行时，可在检修站操作电梯，控制电梯的运行方向，在安全时刻打开电梯门。消防：模拟练习在出现火灾等情况下，电梯的运行情况。
三、实训项目
1.变频调速系统
2.传感器调整
3.传感器检测
4.电机传动
5.采用光电编码器的定位控制
6.电梯控制系统的程序设计
7.变频调速，PLC编程，传感器调整等方面的综合训练
8.电梯消防、检修训练

---
