[规格型号]：MY-30/5T

[产品名称]：30/5T桥式起重机实训装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

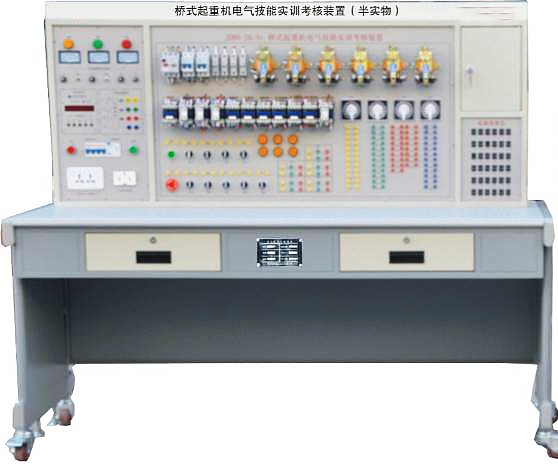

MY-30/5T桥式起重机实训装置

30/5t桥式起重机实训装置-是用于课堂演示、机床电气控制原理性操作及实训实习。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的机床电气维修方面的实训装置，同时可作职业资格培训的考核设备。通过本仪器的使用，能提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以达到教学目的弱点。
一、功能特点

1、本套装置电气部分的操作，能实现30／5 t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调遣、大车及小车移行调速-极限位置限位保护；
2、机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
3、智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；
二、技术性能：

1、输入电源：三相四线(380V±10％50Hz)。
2、工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)，海拔<4000m
3、装置容量：<0-2kVA
4、漏电保护动作电：≤30mA；漏电保护动作时间：≤o．1 s
5、控制屏尺寸，1575MM×725MM×1535MM
三、设备配置：

序号	名称	数量	备注
2	30/5T 桥式起重机半实物模型	1台

四、实训项目与目的
1、熟悉常用低压电器的机构、原理
2、通过观察机床模型的运动，了解机床的实际运动
3、了解机庶电器赫q的原理及各种保护装置
4、掌握机床中常见故障的排除方法
五、故障点设置一览表

故障编号	故障现象
1	起重机无法启动
2	副钩不能下降
3	扶沟不能下降
4	小车不能向后
5	打车不能向右
6	副钩不能提升
7	副钩不能提升
8	打车不能向左
9	起重机无法启动
10	起重机无法启动
11	起重机无法启动
12	起重机无法启动
13	起重机无法启动
14	起重机无法启动
15	主钩不能启动
16	主钩不能启动
17	主钩不能启动
18	不能强力下降
19	主钩电动机不能正转
20	主钩不能强力下降
21	制动器(用YA5模拟)不能松开.电阻不能被短接
22	电磁制动器不能松闸
23	主钩调速不正常
24	主钩调速不正常
25	当操作手柄从强力下降5档往回板时,使KM5不能自锁
26	大车不工作
27	主钩不工作

服务与售后保障：
1.货品验收：请您收货时仔细检查30/5T桥式起重机实训装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
