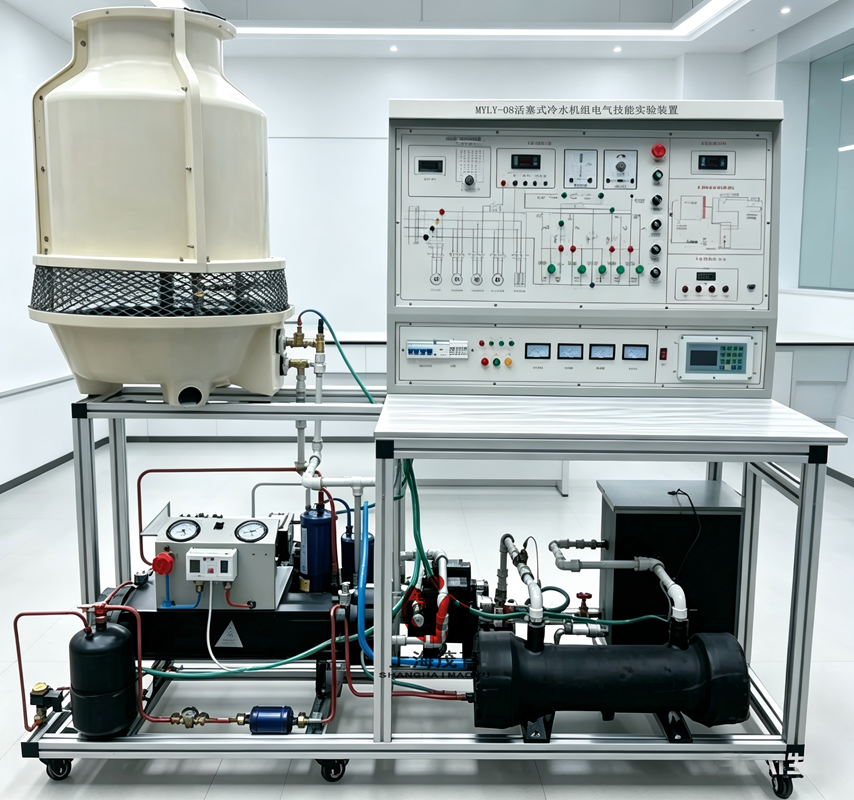

活塞式冷水机组电气技能实验台-设计，安装有制冷管路设备 冷水机组，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。冰水机组的空调电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。
适用于技工院校、职业学校作为制冷基本技能的实训。
二、实验台的特点：
1、实训装置直观展示了冷水机组的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
2、实训柜集冷水机组系统和一体，系统真实完整,结构清晰、紧凑，与空调制冷系统、电气系统一致。
3、系统采用真实的制冷机组（压缩机、干式蒸发器，风冷式冷凝器，水泵等与实际装置接轨。
4、装置设有系统电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
三、主要技术参数：
1. 输入电源：AC240V±5% 50Hz
2、装置容量：<1KVA
3、环境温度：-5℃~40℃
4、相对湿度：≤90%（25℃）
5、外形尺寸：1700×600×1200mm
6、制冷剂类型：R12
四、实验台组成：
1、冷水制冷系统实训台提供3匹制半封闭式制冷冷压缩机、蒸发器（水冷蒸发器）、冷凝风扇、、过滤器。液视镜，冷水水箱。制水泵组成
1）交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
2）交流电流表3只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。
3）温度表1只：采用PT100传感器，6个，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
4）真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
5）水冷蒸发器一个:为干式蒸发器,出水口1寸，进水口1寸
6）制冷水泵一只:220W/220W离心式制冷专用水泵
7）水冷凝器一个:壳式,出水口1寸，进水口1寸
8）冷却水泵一只:550W/220W离心式制冷专用水泵
9）冷却塔一个:玻璃结构，水流量3T
10）冷却风机一个:轴流式220V,风量1800m?S，
11）水机控制器一个:3030(10）电子膨胀阀一个:4p
12）加热器:3KW用于平衡制冷机组的冷量。
13）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
2、制冷量调节控制装置：
1）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向电子控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。
2）、软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能：
3、系统特点/调试控制软件：
1）、4路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
2）、阀的开度实时显示：控制对象为最大500P开度设定。可自行制冷系统制冷剂流量设定最小开度。
3）、24路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等24个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
4）、自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
5)、6路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照24路参数设定
6)、多达8路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
7)、过冷/热度控制范围：2-15摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
8)、制冷剂：适应R134A\R22\R410A等其它冷媒。
4、脱机手动设定
A）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
B）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
C）数码管显示器在线显示开度和温度以及故障代码。
D）数码管显示器在线显示开度和温度以及故障代码5) 曲线显示界面
五、实训内容：
1、初级技工基本技能实训
（1） 专用工具的操作
（2） 制冷系统管件焊接
（3） 制冷系统试压及检漏
（4） 制冷系统抽真空及充注制冷剂
2、中级技能实训（设计、安装、调试及检修）
（1）冷水机组的系统电气线路器件的认识和测量
（2）冷水机组电气控制线路接线及系统运行
（3）冷水机组电气控制线路接线及系统运行
（4）冷水机组修实训及故障分析
（5）冷水机组热泵电气电路故障
（6）压力控制保护系统故障）
六、配置清单：
1、设备验收：各采购单位收货时请检查活塞式冷水机组电气技能实验台的货品外观，核实活塞式冷水机组电气技能实验台的数量及配件，拒收处于受损状态的活塞式冷水机组电气技能实验台；
2、设备质保：上海茂育将为各采购单位提供活塞式冷水机组电气技能实验台产品说明书内的质保条件和质保期，在质保范围内提供对活塞式冷水机组电气技能实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的活塞式冷水机组电气技能实验台选型错误或活塞式冷水机组电气技能实验台购买数量错误，造成活塞式冷水机组电气技能实验台的退换货要求，将不被接受；
5、咨询电话：如各采购单位活塞式冷水机组电气技能实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关活塞式冷水机组电气技能实验台的技术咨询。
