一、产品简介

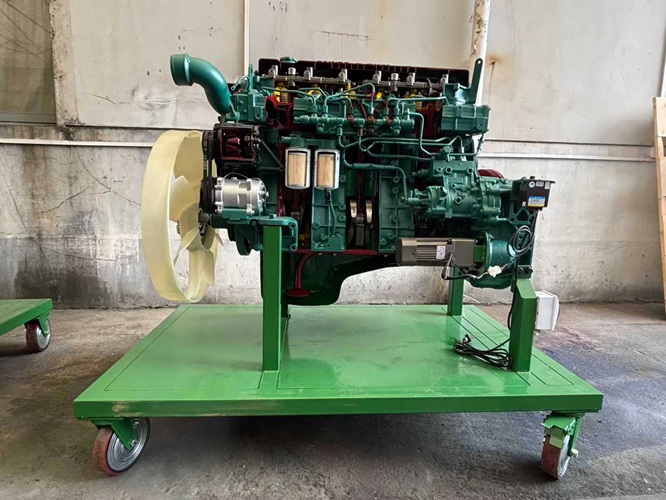

解放CTM131型高机动运输车发动机模型采用 翻新CTM131发动机解剖动态实训台柴油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示柴油发动机内外部结构和部件的运动情况，适用于柴油发动机原理和机械机构的教学。
二、功能特点
1.采用原厂柴油发动机实物总成进行机构切剖，充分展示柴油发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示柴油发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
高压油泵（驱协机构运行外可观察）；
三、技术规格
外形尺寸：1400×700×1200mm(长×宽×高)
动力电源：220V±10% 50Hz
单相齿轮减速电机：
额定电压：AC 220V 50Hz
额定功率：250W
额定转速：0-15转/分
工作温度：-40℃～+50℃
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
| 序号 |
名 称 |
规格型号 |
单位 |
数量 |
| 1 |
解剖柴油发动机总成 |
|
套 |
1 |
| 2 |
单相齿轮减速电机 |
|
台 |
1 |
| 3 |
漏电保护开关 |
|
个 |
1 |
| 4 |
移动台架(带自锁脚轮装置) |
1400×700×1200mm(长×宽×高) |
台 |
1 |
友情提示：
1、设备验收：各采购单位收货时请检查解放CTM131型高机动运输车发动机模型的货品外观，核实解放CTM131型高机动运输车发动机模型的数量及配件，拒收处于受损状态的解放CTM131型高机动运输车发动机模型；
2、设备质保：茂育将为各采购单位提供解放CTM131型高机动运输车发动机模型说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对解放CTM131型高机动运输车发动机模型的有偿维修；
3、设备退换货：各采购单位单方面原因导致解放CTM131型高机动运输车发动机模型的选型错误或购买设备数量错误，造成解放CTM131型高机动运输车发动机模型的退换货要求，将不被接受；
4、设备货期：解放CTM131型高机动运输车发动机模型的发货期为参考值，如您需要了解解放CTM131型高机动运输车发动机模型的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对解放CTM131型高机动运输车发动机模型有任何疑问，请致电：021-56311657,我们将由专业技术人员为您提供有关解放CTM131型高机动运输车发动机模型的技术咨询。
