电子工艺实验设备

[规格型号]：MY-116D

[产品名称]：电子焊接装配工艺实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

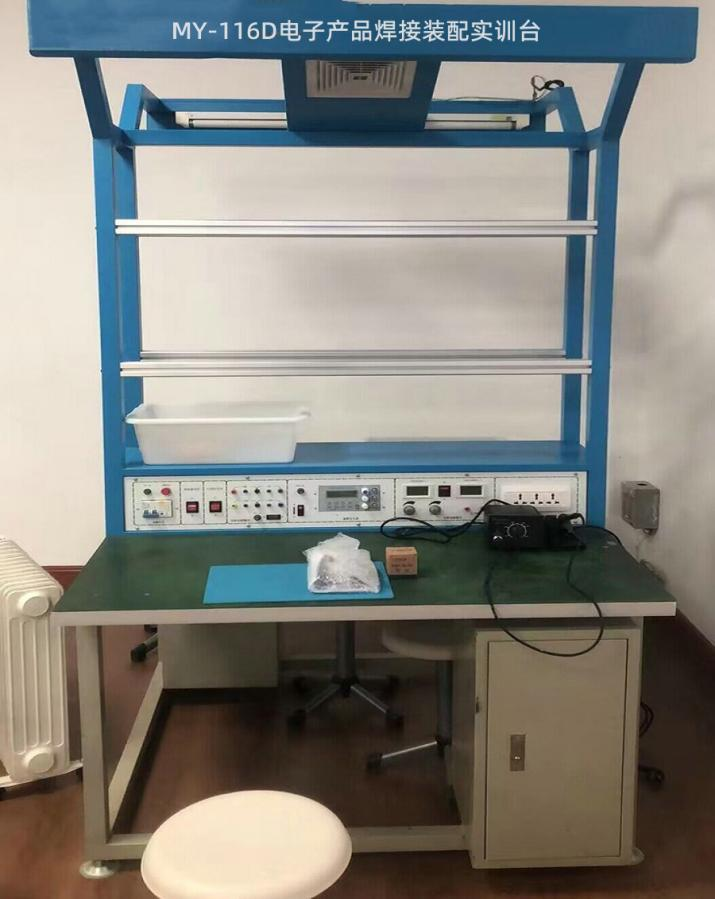

MY-116D电子焊接装配工艺实训台

一、电子焊接装配工艺实训台-技术性能
1.输入电源： 220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
二、系统配置
实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板8个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座4个、工具柜4个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.实训挂件（4套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
3.功率输出函数发生器（2套/台）：
(1)采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
(2)大屏幕LCD显示输出频率、波形、减值。
(3)正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
(4)频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
(5)输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
(6)方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
(7)内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。
4.实训线路板（4套/台）

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
4	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
5	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
6	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
7	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
8	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
9	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺

5.实训工具套件（4套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，吸锡器1把，验电笔1支，斜口钳1把，一十字螺丝刀各一把；热风枪焊台二合一。

服务与售后保障：
1.货品验收：请您收货时仔细检查电子焊接装配工艺实训台的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
