作者：管理员发布时间：2025-08-29 11:15:38

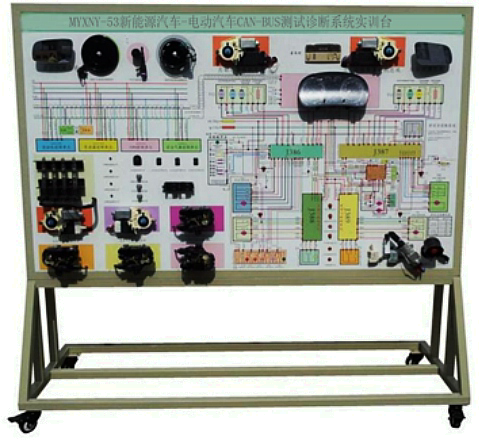

一、MYXNY-53电动汽车CAN-BUS系统实训台-基本要求：
1、要求完整展示电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统)，可以动态模拟整车CAN总线网络的运行状态与工作过程。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络系统的工作原理。
3、示教板面板上安装有点火开关、带网关通讯的整车控制器模块，智能仪表模块，电源系统模块，舒适控制模块(车灯与雨刮等），电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等模块与操纵开关。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术规格：
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度：-40℃～+50℃
4、外形尺寸：1740×600×1700mm(长×宽×高)
5、动力电源：72V
三．基本配置(每台)：

序号	名称	规格型号	单位	数量
1	控制面板与检测台	1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动台架: 3.带4只可移动脚轮:	套	1
2	电动汽车磷酸铁锂电池	72V20Ah 带CAN-BUS通讯与电池管理器	套	1
3	电动车组合仪表（7寸BMS信息显示屏）	电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯；	套	1
4	BMS电池管理控制单元系统	配套包括：中控模块ECU，终端模块ECU。	只	1
5	点火开关	配套	只	1
6	车载充电器	72V20AH，带CAN-BUS通讯	台	1
7	DC-DC转换器	72V转12V	套	1
8	电动汽车充电枪与车载侧插座	电动汽车国标,CEBEA	套	1
9	电机驱动系统	72V1KW，带CAN-BUS通讯	套	1
10	电动车车身电器系统	包括电动车窗/中控锁系统，带CAN-BUS通讯	套	1
11	故障模拟与排除装置	配套	套	1
12	设备教师/学生手册	配套	套	1
13	设备合格证、保修卡	配套	套	1
