作者：茂育科教发布时间：2026-07-02 17:30

　　相平衡与PVT特性是热力学与化工分离工程的基础理论，二氧化碳作为典型工质，其P-V-T关系测定与临界现象观测是高校化工、能动、过程装备与控制工程专业的必修基础实验。传统实验装置普遍存在温控范围窄、压力测量精度低、相变过程可视化差等问题，难以满足定量测定与定性观测双重教学需求。
本套二氧化碳PVT关系测定实验装置针对教学痛点优化设计，实验本体采用镀铬承压容器搭配透明有机玻璃罩与恒温水套，配合内置照明系统可清晰观测气液界面升降、临界乳光等典型临界现象。压力测量采用高精度压力校验仪，测量范围覆盖1-60MPa，基本误差控制在实际测量值的±0.05%以内，数据准确性高；温控系统采用制冷+加热双模式恒温水浴，温度显示分辨率达0.1℃，控温精度±0.1℃，可精准设定不同实验温度，覆盖常温到临界温度的全量程测试。
设备集成不锈钢移动式台架、电气控制单元、传感检测系统于一体，布局合理、操作安全，可完整完成四项核心实验：二氧化碳P-V-T关系曲线测定、临界现象观测与临界参数（临界压力、临界温度、临界比容）测定、不同压力下饱和蒸汽与饱和液体的比热容测定、饱和温度与饱和压力对应关系验证。完全匹配化工原理、工程热力学、热工基础等课程实验大纲要求，是高校化工类、能源类专业实验室的标配实训设备。

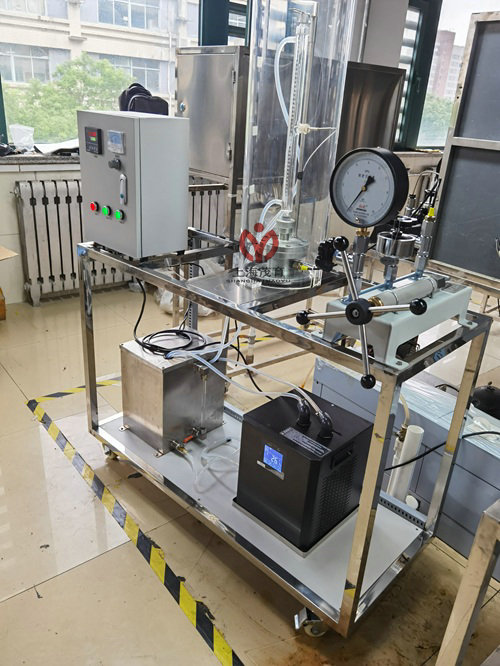

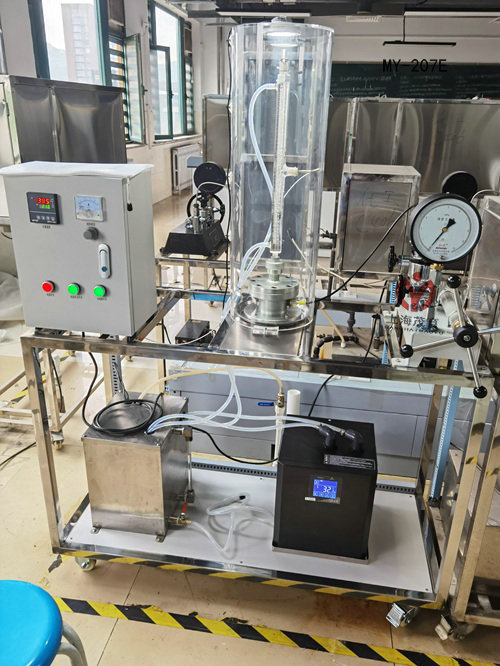

MYR-8F二氧化碳P-V-T关系仪实训台

一、实验目的：
1、测定二氧化碳的P-V-T关系。
2、观察临界现象，测定其临界参数PVT。
3、测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比热容。
4、测定二氧化碳饱和温度和饱和压力的对应关系。
二、技术参数：
1、外形尺寸：1100×500×1600mm
2、工作电压：220V 功率：1.5KW
三、主要配置及指标：
1、不锈钢移动式实验台
2、二氧化碳气
3、压力校验仪
4、压力表
5、镀铬实验本体
6、容器管
7、透明有机玻璃罩和玻璃水套
8、照明灯管、温度传感器、水银、控制箱等。
9、压力校验仪：测量范围 1—60Mpa；基本误差实际测量值的±0.05%；
10、恒温水浴：温度显示分辨率 0.1℃，可调节控温，精度 ±0.1℃。
11、配制冷系统，可制冷可加热。
