消防灭火系统安装与调试实训平台

---

　　 随着建筑消防法规日趋完善与智慧城市建设推进，社会对消防工程设计、安装、调试、运维人才的需求持续增长。消防系统涉及报警、喷淋、卷帘、气体灭火等多个子系统，联动逻辑复杂，传统教学依赖图纸与仿真软件，学生缺乏真实管路布线与设备调试的实操环境。

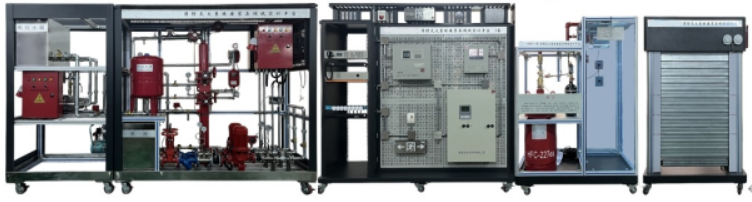

这款消防联动综合实训平台依据建筑消防设计规范搭建，采用不锈钢框架与水箱，配置通过国家强制认证的湿式报警阀、水流指示器、压力开关、玻璃球喷头等真实消防器件。平台分模块设计，包含喷淋灭火、防火卷帘、火灾报警联动、气体灭火四大实物模块，覆盖感烟感温探测、声光报警、手报按钮、消防广播电话、七氟丙烷气体灭火等完整消防链路。各子系统通过总线组网，可实现火灾探测器报警→联动模块输出→喷淋泵启动→卷帘门降落→消防广播切换等全流程联动控制。学生可完成器件安装、回路接线、地址编码、联动编程、故障排查等实训项目。配套 Unity 3D 消防仿真软件，支持湿式喷淋、消火栓、防排烟、防火卷帘四类场景虚拟演练。整机配备漏电保护与安全防护，适用于安全工程、应急管理、楼宇智能化等专业教学与消防设施操作员技能鉴定。
一、概述
本平台系统涵盖了火灾自动报警联动系统、自动喷淋灭火实物系统、防火卷帘实物系统、气体灭火实物系统、电气火灾监控系统、应急照明系统、可燃气体监控系统和消防广播电话系统等内容，通过培养可以锻炼学生系统的设计、安装、布线、接线、调试、操作、运行、维护等技术能力，适合采矿、化工、应急、安全等相关专业的实训教学机相关科研活动。
1、输入电源：三相五线制AC380V±10% 50Hz；
2、工作环境：室温 相对湿度≤85%（25℃） 海拔≤4000m
3、装置容量：≤3.0KVA;
4、实训装置尺寸：喷淋灭火模块：2170×750×2060mm（长×宽×高）
防火卷帘模块：1200×700×1800mm（长×宽×高）
消防报警联动模块：2190×750×2130（长×宽×高）
气体灭火模块：1310×750×1850（长×宽×高）
5、安全保护：具有漏电保护，安全符合国家标准。
二、各系统说明
1、喷淋灭火模块
1.1、喷淋灭火模块概述
喷淋灭火模块依据[建筑消防设计规范]进行标准设计该系统具有消防喷水灭火系统典型结构，能够清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；实现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，可与广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
1.2、系统特点
(1)具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
(2)本身自带控制器，可实现本地控制，也可实现消防报警联动控制
(3)模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
(4)喷淋泵和气压罐等关键设备分别采用知名设备，稳定型强
(5)湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
1.3、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
(1)喷淋水泵：数量1台功率 550W    扬程：30米流量:4立方米/小时
(2)高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
(3)湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
(4)玻璃球喷头：数量3个68℃温级
(5)水流指示器：数量1个灵敏度15L-37.5L/min
(6)电源控制屏：提供交流电源：单相交流电220V 50Hz，带有过流保护
1.4、实训项目

1. 系统结构与设备认识
2. 喷淋灭火系统仿真软件安装与使用
3. 喷淋灭火系统伺应状态操作
4. 喷淋灭火系统调试
5. 喷淋灭火操作
6. 喷淋灭火监控软件安装与使用
7. 喷淋系统系统综合操作训练
8. 消防喷水手自动控制的实训
9. 消防系统模块的作用与联接
10. 火灾真实演示实训
11. 喷淋灭火系统与消防报警系统联动
12. 消防联动动主机的设置

2、防火卷帘模块
2.1、消防卷帘门系统实训系统概述：
消防卷帘门系统实训系统由模拟房间防烟卷帘门拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。
2.2、消防卷帘门实训设备组成
由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成
2.3、操作实训：
(1)消防卷帘门系统的认识
(2)消防卷帘门系统的手动操作
(3)消防卷帘门系统的自动操作
(4)消防卷帘门系统与联动中心的操作
(5)消防卷帘门系统防动控制编程
3、消防报警联动模块
3.1、系统概述
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。
3.2、产品特点
(1)实训器件连接以端子排的方式，可以根据实训内容组成不同的消防回路；
(2)该实训装置带有工程上常用的火灾显示器及联动功能；
(3)系统采用总线结构。
实训内容
(1)系统设备认识及接线操作
(2)报警控制器、短路隔离器、联动接口模块的的安装与连接
(3)火灾显示盘的安装、连接与使用
(4)各种火灾探测器的安装与连接
(5)智能输入、输出模块、声光报警器、报警按钮的安装与连接
(6)元件地址编码设置
(7)系统的管理操作
(8)系统的数据查询操作
(9)设备启停操作
(10)单点操作
(11)联动编程
(12)线路故障的判断与处理
(13)程序设置错误的判断与纠正
(14)设计并安装一个简易应用系统
(15)消防广播操作
(16)消防电话操作
3.3、基本配置
3.3.1、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
3.3.2、火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
3.3.3、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
 3.3.4、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
3.3.5、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
3.3.6、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
3.3.7、声光报警器
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
3.3.8、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
3.3.9、消防电话
3.3.10、消防广播
4、气体灭火模块
4.1、系统组成概述：
4.4.1、基本原理及灭火方式：
气体灭火系统实训装置根据规范要求系统采用全淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。组合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的构成形式。
4.4.2、系统组成：
管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等组成完整的自动灭火系统。
4.4.3、控制方式：
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。 无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。
（3）应急机械启动工作方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；①手动关闭联动设备并切断电源。②打开对应保护区选择阀。③成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。
（4）紧急启动/停止工作方式：用于紧急状态。情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作避免不必要的损失。
4.4.4、系统技术指标：
(1)系统灭火方式：全淹没，单区保护面积：10~20m2；
(2)系统公称工作压力(20℃)：一级为2.5MPa、
(3)系统使用工作压力：一级为4.2MPa、
(4)系统使用工作压力：一级为2.0MPa、
(5)启动瓶充装压力(20℃)：4.0MPa；
(6)喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
(7)喷头保护高度：安装高度h≤6.5m；安装高度h≥0.3m
(8)系统有延时启动功能：延时30S；
(9)灭火剂喷射时间：≤10s；
(10)灭火系统工作环境温度：0℃~+50℃；
(11)系统启动方式：自动、电气手动、机械应急手动操作；
(12)系统启动电源：DC24V±3V、1.1A；
