低压电工作业安全技术实际操作考试点场地设备配备标准

---

　　 一、总则
1.1考场设置
分为安全用具使用、安全操作技术、作业现场安全隐患排除、作业现场 应急处置四个考场，每个考场设置不同考位。
1.2考位设置
1.2.1安全用具使用考场
设置电工仪表安全使用、电工安全用具使用、电工安全标示的辨识 等3个考位。
1.2.2安全操作技术考场
设置电动机单项连续运转接线（带点动控制）、三相异步电动机正 反运行的接线及安全操作、单相电能表带照明灯的安装及接线、带熔断 器（断路器）、仪表、电流互感器的电动机运行控制电路接线、导线的 连接等5个考位。
1.2.3作业现场安全隐患排除考场
设置判断作业现场存在的安全风险和职业危害、排除作业现场存在 的安全风险和职业危害等2个考位。
1.2.4作业现场应急处置考场
设置触电事故现场的应急处理、单人徒手心肺复苏操作、灭火器的 选择和使用等3个考位。
1.3有关要求
考场应设置候考室、设备材料库等。考试设备器材具体数量应根据 实际考核量设置，设备器材需在固定位置码放，并且码放整齐。按照每 种类型考位的功能用途和安全要求不同，确定相应的作业面积，并配置 相应的考试设备及防护设施。
二、场地设备配备
2.1考场一：安全用具使用
2.1.1考位面积
每个考位面积至少为5m2（含公共区域）。
2.1.2考试项目

序号	编号	考试项目
1	K11	电工仪表安全使用
2	K12	电工安全用具使用
3	K13	电工安全标示的辨识

2.1.3设备配备标准
执行《低压电工作业安全技术实际操作考试点设备配备标准》（国 家安全监管总局安监总宣教〔2014〕139号）“2.1安全用具使用”设备配 备的有关规定。
2.2考场二：安全操作技术
2.2.1考位面积
每个考位面积至少为10m2。
2.2.2考试项目

序号	编号	考试项目
1	K21	电动机单项连续运转接线（带点动控制）
2	K22	三相异步电动机正反运行的接线及安全操作
3	K23	单相电能表带照明灯的安装及接线
4	K24	带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线
5	K25	导线的连接

2.2.3设备配备标准
执行《低压电工作业安全技术实际操作考试点设备配备标准》（国家安全监管总局安监总宣教〔2014〕139号）“2.2安全操作技术”设备配备的有关规定。
2.3考场三：作业现场安全隐患排除
2.3.1考位面积 每个考位面积至少为5m2。
2.3.2考试项目

序号	编号	考试项目
1	K31	判断作业现场存在的安全风险和职业危害
2	K32	排除作业现场存在的安全风险和职业危害

2.3.3设备配备标准
执行《低压电工作业安全技术实际操作考试点设备配备标准》（国 家安全监管总局安监总宣教〔2014〕139号）“2.3作业现场安全隐患排 除”设备配备的有关规定。
2.4考场四：作业现场应急处置
2.4.1考位面积
每个考位面积至少为5m2。
2.4.2考试项目

序号	编号	考试项目
1	K41	触电事故现场的应急处理
2	K42	单人徒手心肺复苏操作
3	K43	灭火器的选择和使用

2.4.3设备配备标准
执行《低压电工作业安全技术实际操作考试点设备配备标准》（国 家安全监管总局安监总宣教〔2014〕139号）“2.4作业现场应急处置”及其附录8设备配备标准的有关规定。
三、考位应用
3.1考位确定
由考试系统或考生从安全用具使用、安全操作技术、作业现场安全隐 患排除、作业现场应急处置等4个考场中，各抽取1个考位，组成实际操 作考试考题。
3.2考位权重
实际操作考试试题总分值为100分，80分（含）以上为考试合格， 若考题中设置有否决项，否决项未通过，则实操考试不合格。安全用具使 用、安全操作技术、作业现场安全隐患排除、作业现场应急处置等4个考 场抽取的每个考位考试分值权重分别为20%、40%、20%、20%。

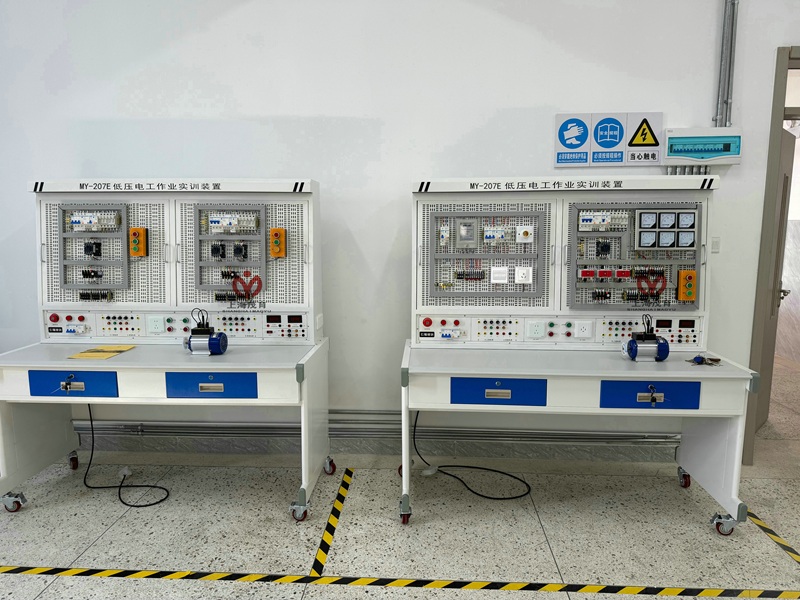

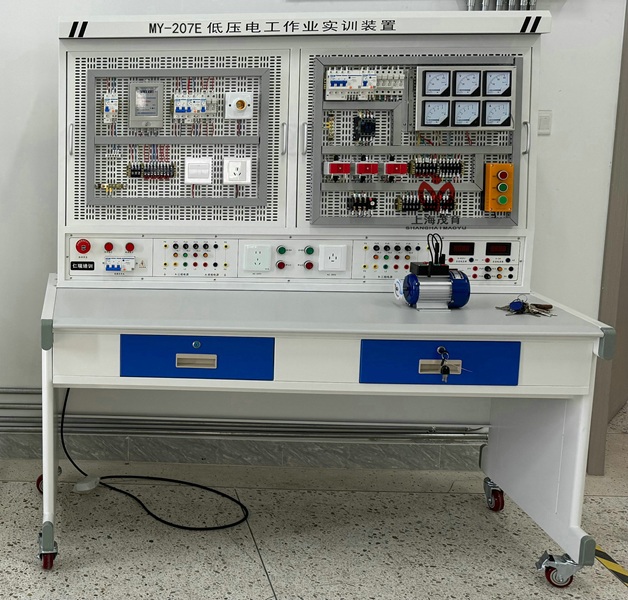

四、MY-207D低压电工作业安全技术实际操作考试设备 （一）概述：
该实训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
（二）特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
（三）技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
（四）实训台配备
1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①交流电流表2只②交流电压表2只
3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。
（五）参考实训项目
1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
2、三相异步电动机正反转控制线路的接线及安全操作（K22）
3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）
4、单相电能表带照明灯的接线及安全操作（K24）
5、导线连接（K25）
（六）配置清单
1、K21、配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条
7.	电机	180W/380V	1台
8.	实验接线	Φ4护套自锁线（5色）	10条

2、K22配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	2只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条

3、K23配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	电流表	6L2/5A	1只
4.	互感器	BH-0.66	1只
5.	熔断器（含5A熔芯）	RT14-20	5只
6.	断路器	DZ108-20	1只
7.	按钮盒	3H	1只
8.	接线端子	TB-1512	3条

 4、K24配置清单

序号	名称	型号	数量
1.	单相电度表	220V/20A	1只
2.	断路器	DZ47LE-32 1P+N	1只
3.	日光灯	灯管、镇流器、启辉器	1套
4.	灯座		1只
5.	灯泡		1只
6.	开关	86单开双控	2只
7.	开关	86单开单控	1只
8.	插座	865P插座	1只
9.	接线端子	TB-1512	3条
