作者：管理员发布时间：2017-04-05 10:02:16

　　空调制冷制热实验室-基本功能介绍
通过空调制冷实训装置学生通过氧焊技能训练、制冷系统的相关技能训练、空调器的安装技能训练等实训操作项目的学习,掌握电冰箱与空调器的原理与维修，强化实际操作技能。设备故障设置方法采用智能化，使学生可以全方位地掌握制冷空调的基础知识和技能；同时，空调实训装置上设置的空调维修接口，方便学生进行制冷剂充加实训。该实训室适用于制冷设备维修工种中级、高级、考核以及技能鉴定。
二、实训目的
通过项目任务实施，可培养学生的职业能力有
1、制冷工专用工具的使用能力
2、气焊焊枪的使用能力
3、制冷系统的组装能力
4、制冷系统的检漏和制冷剂加注能力
5、制冷装置电气连接控制能力
6、制冷系统的故障判断与维修能力
7、学生的协调组织能力
三、实训室配置要求
1、实训室仪器设备配置标准见《空调制冷技术专业仪器设备配置标准》。
2、空调制冷技术实训室仪器设备的配置数量，应能满足50人同时进行实训。
3、所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
4、各种仪器设备的安装使用应符合国家或行业标准。

附：实训基地设备基本配置标准：

空调制冷制热实验室基本配置
实训教学场所	实训项目（模块）	实训教学目标	实验设备
实训教学场所	实训项目（模块）	实训教学目标	序号	名称	规格、主要参数或要求	单位	数量
空调制冷实训室	1．家用分体式空调安装调试实训 2．制冷设备控制电路调试检测实训	1．熟练掌握分体式空调安装调试技能； 2．掌握制冷控制技术中常用的电子电路应用技术；	1	空调安装调试实训装置	一匹分体式空调一台；真空收氟机一套空调安装支架；小型气焊设备；安装工具一套。	套	10
			2	制冷基础电子电路实训综合装置	电源箱；制冷控制电路中常用单元电路；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	4
			3	制冷制热智能实训装置	制冷制热电源控制台；空调及冰箱制冷系统；智能化考核系统；工作电源：三相五线 380±10% ，50Hz；安全保护措施符合国家标准。	套	4
			4	家用电冰箱压力式温控电气实训考核装置	电源箱；智能化实训考核系统；压力式电冰箱实训考核控制电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
空调制冷实训室	3．家用冰箱电气故障检修实训 4．家用冰箱系统故障检修实训 5．家用冰箱系统故障检修实训	3．熟练掌握电冰箱控制电路维修技术； 4．熟练掌握电子温控电路维修技术； 5．熟练掌握微电脑控制电气维修技术； 6．掌握实际冰箱制冷系统的结构及维修技能；	5	家用电冰箱204E电子式温控电气实训考核装置	电源箱；智能化实训考核系统；电冰箱电子温控实训考核控制电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
			6	家用电冰箱微电脑控制电气实训考核装置	电源箱；智能化实训考核系统；电冰箱微电脑控制电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
			7	电冰箱制冷系统实训考核装置	电冰箱一台（ 215 升，电冰箱冷冻能力： 3.5 kg / 24小时）；电冰箱制冷系统流程板；数字式温度表五台；指针式压力表两台；数字式电压表一台；电流表一台；计算机一台；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	4

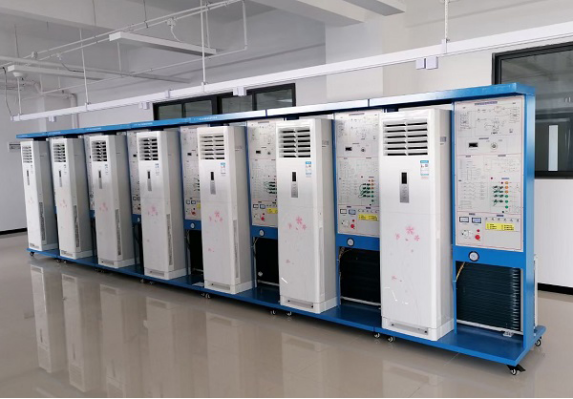

空调制冷实训室	6．家用空调电气故障检修实训	7．熟练掌握空调器控制电路维修技术； 8．熟练掌握分体式空调器电气的维修技术； 9．熟练掌握变频空调器控制电路维修技术；	8	整体式空调器电气实训考核装置	电源箱；智能化实训考核系统；整体式空调器实训考核控制电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
			9	分体式空调器电气实训考核装置	电源箱；智能化实训考核系统；分体式空调器电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
			10	变频空调器电气实训考核装置	电源箱；智能化实训考核系统；变频空调器电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
空调制冷实训室	7．家用空调制冷系统故障检修实训	10．掌握实际空调机的维修技能； 11．掌握实际窗式空调机的结构及维修技能； 12．掌握实际空调机的维修技能。 13．掌握实际变频空调机的维修技能；	11	热泵式分体空调制冷系统实训考核装置	1匹热泵式分体空调器；热泵式分体空调器；制冷系统流程板；智能化考核系统；数字式温度表八台；指针式压力表四台；数字式电压表一台；电流表一台、计算机一台；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
			12	单冷分体式空调制冷系统实训考核装置	单冷式分体空调制冷系统实训考核装置；单冷式分体空调系统流程板；智能化考核系统；数字式温度表八台；指针式压力表四台；数字式电压表一台；电流表一台、计算机一台；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
			13	变频空调制冷系统实训考核装置	变频空调器一台；制冷系统流程板；指针式压力表两台（0～3Mpa）；指针式真空压力表两台（－0.1～3 Mpa）；指针式交流电压表两台（0～300V）；指针式交流电流表（0～15A）；工作电源：交流220V±10%， 50Hz；计算机一台。安全保护措施符合国家标准	套	4
空调制冷实训室	8．冷库及低温箱电气故障检修实训	14．熟练掌握小型冷库电气的维修技术； 15．熟练掌握低温箱电气维修技术； 16．熟练掌握一机两库控制电路操作方法、电路的检测维修及维修技术；	14	小型冷库电气实训考核装置	电源箱；智能化实训考核系统；小型冷库电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
			15	低温箱电气实训考核装置	电源箱；智能化实训考核系统；低温箱电气实训考核电路板计算机一套；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
			16	一机两库控制电路实训考核台	电源箱；智能化实训考核系统；一机两库实训考核控制电路板；计算机一套；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
	9．冷库及低温箱制冷系统故障检修实训	17．掌握实际冷库的维修技能；	17	小型冷库制冷系统实训考核装置	配置4台小型冷库（尺寸：2000×2000×2000 mm）；配套制冷流程板；智能化考核系统；数字式温度表四台；指针式压力表四台；数字式电压表一台；电流表一台；储液罐一台；计算机一台；工作电源：交流380V±10%， 50Hz。安全保护措施符合国家标准	套	1
空调制冷实训室	同上	18．掌握实际真实一机两库制冷系统的结构及维修技能； 19掌握实际冷藏车制冷系统的结构及维修技能；	18	一机两库式冷库制冷系统实训考核装置	配套真实冷库2台（2000×2000×2000 mm）；配套制冷流程板；智能化考核装置一套；数字式温度表四台；指针式压力表四台；数字式电压表一台；电流表一台；储液罐一台；计算机一台；工作电源：220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
	同上	18．掌握实际真实一机两库制冷系统的结构及维修技能； 19掌握实际冷藏车制冷系统的结构及维修技能；	19	冷藏车制冷系统实训考核装置	配套真实的冷藏车系统1套；配套制冷流程板；数字式温度表四台；指针式压力表四台；数字式电压表一台；电流表一台；储液罐一台；计算机一台；工作电源：380V±10%， 50Hz；安全保护措施符合国家标准。	套	1
	10．冷、热机组电气故障检修实训	20．熟练掌握活塞式冷水机组电气的维修技术；	20	活塞式冷水机组电气实训考核装置	电源箱；智能化实训考核系统；活塞式冷水机组电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz；安全保护措施符合国家标准。	套	2
空调制冷实训室	同上	21．熟练掌握活塞式热泵型机组电气的维修技术； 22．熟练掌握复叠机电路的维修技术；	21	活塞式热泵型机组电气实训考核装置	电源箱；智能化实训考核系统；活塞式热泵型机组电气实训考核电路板；计算机一套；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
	同上	21．熟练掌握活塞式热泵型机组电气的维修技术； 22．熟练掌握复叠机电路的维修技术；	22	活塞式热泵型机组电气实训考核装置（复叠机）	电源箱；智能化实训考核系统；复叠机电路实训考核装置；计算机一套；工作电源：交流220V±10%， 50Hz。安全保护措施符合国家标准	套	2
	11．汽车空调电气及制冷系统故障检修实训	23．熟练掌握汽车空调电气及制冷系统的维修技术；	23	全自动汽车空调实训考核装置	汽车空调装置一套；汽车发动机一台（电喷）；汽车仪表一套；智能化考核系统一套；计算机一台；工作电源：直流12V（由汽车发动机配置的电池提供）。安全保护措施符合国家标准	套	1
	12．中央空调制冷系统故障检修实训	24．掌握实际家庭中央空调的结构及维修技能；	24	户式中央空调制冷系统实训考核装置	真实家用中央空调一台；用户终端三台并带流程版；控制电路演示版；制冷系统演示版；数字式温度表四台；指针式压力表四台；数字式电压表一台；电流表一台；计算机一台；工作电源：交流三相380V±10% ， 50Hz。安全保护措施符合国家标准	套	1

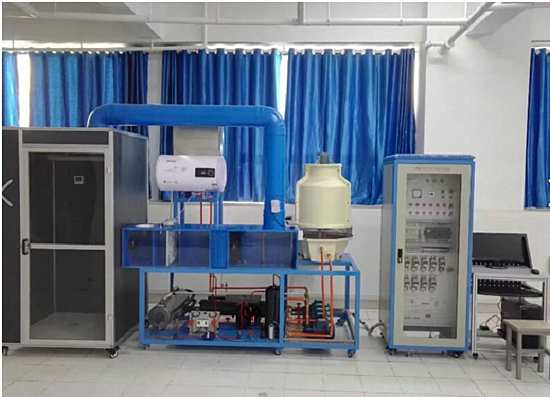

空调制冷实训室	同上	25．掌握中央空调的结构及维修技能。	25	中央空调实训考核装置	3匹水冷机组一台；冷却水系统一套；冷冻水系统一套；集水分水器一套；共暖系统一套；模拟客房；模拟大厅；配电柜（用PLC控制、数据采集）；计算机；智能考核系统；工作电源：三相五线 380V±10% ， 50Hz；整机容量：≤3.8kVA；安全保护措施符合国家标准。	套	2
空调制冷实训室	同上	25．掌握中央空调的结构及维修技能。	26	中央空调网络化智能实训考核装置	教师用计算机一台；学生用计算机一套；中央空调配电柜一台；交换机一台；智能考核系统一套；仿真软件（不少于20个点）；工作电源：三相五线 380 V±10% ，50Hz；整机容量：≤2.3kVA；安全保护措施符合国家标准。	套	8
