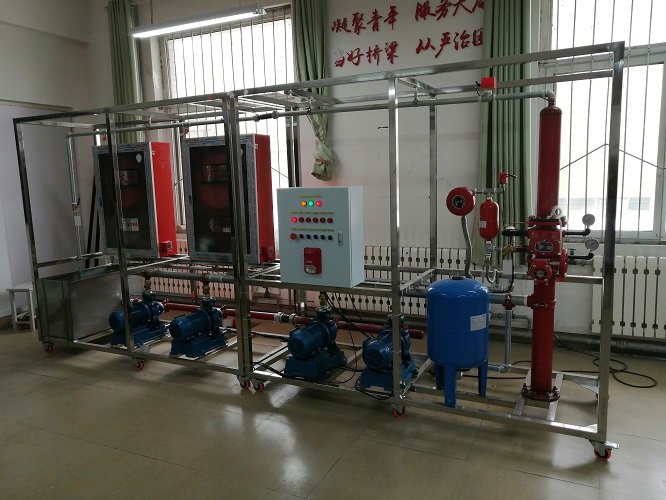

一、MY-51C消防灭火系统实训装置-组成：
消防灭火系统实训装置主要有系统设备有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、闭式喷淋头、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等组成。
二、系统功能：
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制）
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用国內品牌设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。
7、单出口消火栓2个、 DN50。锦纶水带：50mm，长度20m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。
8、给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；
9、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。（可通过串口和消防联动中心联网监控等功能，同时可实现本地控制和联动控制功能）
三、实训项目：
1、系统结构与设备认识
2、喷淋灭火系统安装与使用
3、自动充气装置的原理及管路结构
4、喷淋灭火系统伺应状态操作
5、喷淋灭火系统调试
6、火灾探测与火灾报警
7、喷淋灭火操作
8、预作阀组控制器的手自动控制
9、喷淋系统系统综合操作训练
10、喷淋灭火系统与消防报警系统联动
11、干式系统原理认识与阀门操作演示
12、消火栓灭火原理认识
13、消防火栓控制操作实训
14、消防火栓的灭火演练
15、消防水带的操作演练
四、技术参数：
1、电压：AC380±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜5.0kVA
5、外形尺寸：4000mm×750mm×1800mm
6、流量：0-6（L/S）效率：79（%）
7、压力：0-2.5（MPa）转速：2900（r/min）
8、泵轴位置：边立式
9、叶轮结构：闭式
10、叶轮数目：3-10
11、叶轮吸入方式：单吸式
12、供水流量：消防泵:4L/s; 稳压泵:1.1 L/S 　
13、供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW 　
14、水泵数最：消防泵2台;稳压泵2台（一用一备）
15、单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
16、恒压精度：<0.01MPa
17、控制方式：控制柜手/自动控制、站控室指令控制
18、操作方式：手动、自动
五、配置清单：

序号	名称	型号	主要参数
1	测压直流水枪消火栓	65mm口径
2	室内室外消防栓	2.5
3	室内消防栓，消火栓箱		双出口消火栓，口径65mm，同时带消防卷盘及消防软管。
4	消防带		长度15m，承压能力0.6MPa
5	消防泵	0.75KW
6	高位水泵	0.75 KW
7	不锈钢水箱
8	消防管	DN100
9	国内隔膜式气压罐	50L
10	电器控制箱
11	消火栓按钮
12	消火栓报警指示灯
13	不锈钢支架
14	消防管件接头		弯头，抱箍接头
15	控制器
