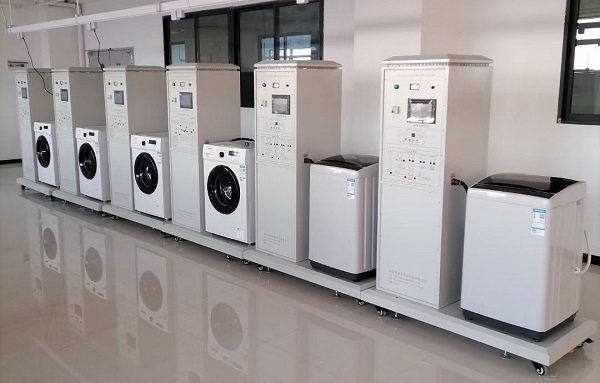

一、装置概述
在波轮式洗衣机维修技能实训教学中，波轮的拆装与更换是核心实训项目之一，而MY-506B波轮式洗衣机维修技能实训考核装置则为该项目的开展提供了专业、高效的平台。该装置凭借卓越的系统特点、稳定的技术性能、完善的设备组成以及丰富的实训内容，助力学生深入掌握波轮拆装与更换技能，提升维修实操能力。
二、装置核心信息
（一）系统特点
1.配套性：装置采用电气控制与实物分离的创新设计，能让学生清晰直观地观察到电气部分与执行机构之间的连接关系和工作逻辑。电气控制部分运用先进的微处理器集成电路，作用于真实的机械实体结构，学生可借助装置方便且准确地测试内部电压、电流等关键参数。同时，各实训部件之间的专用连接导线配套齐全，配套部件的性能、规格均严格贴合实训需求，能够满足各类学校相关课程的实训教学目标，帮助学生深入理解波轮式洗衣机的工作原理，为波轮拆装与更换实训奠定理论与认知基础。
2.实用性：该装置具备强大的实训考核功能，教师可依据技能鉴定要求，便捷地设置隐蔽故障，让学生接触到更多典型的洗衣机故障场景，针对性地开展排故训练，有效提高学生的故障排查能力。在波轮拆装与更换实训中，学生能完成从认知波轮结构、安装波轮到调试运行的全流程操作，同时装置可对考核过程进行全程记录，包括误排次数等数据，为学生的实训成果提供客观、公正的评定依据，切实提升实训效果。
3.综合性：装置涵盖的实训内容丰富多样，波轮式洗衣机的工作原理在装置上展现得清晰明确。学生通过该装置不仅能专注于波轮拆装与更换实训，还能接触到洗衣机其他相关部件的结构与工作方式，全面了解洗衣机整体运作机制，进而提升综合维修能力和应对不同故障情况的应变能力，为后续处理与波轮相关的复杂故障提供有力支撑。
（二）技术性能
1.输入电源：采用单相三线设计，电压为～220V±10%，频率 50Hz，符合日常用电标准，确保装置在实训过程中稳定供电，为波轮拆装与更换等实训操作提供安全的电力环境。
2.工作环境：装置适应温度范围为 - 10℃～+40℃，相对湿度在 25℃条件下＜85%，可在海拔＜4000m 的地区正常工作，具备较强的环境适应性，能够满足不同地区学校实训室的使用需求，保障实训活动的顺利开展。
3.整机容量：＜300VA，功耗较低，在保证装置各项功能正常运行的同时，降低能源消耗，符合节能环保要求。
4.安全保护：安全保护机制完善，动作电流≤30mA、动作时间≤0.1s，在学生进行波轮拆装与更换等实训操作时，若出现漏电等安全隐患，装置能迅速响应，及时切断电源，为学生的人身安全提供坚实保障。
5.外形尺寸：1100cm×93cm×150.5cm，整体结构布局合理，既保证了装置拥有足够的操作空间供学生进行波轮拆装与更换实训，又不会过度占用实训室空间，便于实训室的整体规划与布局。
（三）设备组成
装置由波轮洗衣机实物、电气控制板、实训考核系统和实训控制柜四部分组成，各部分协同工作，为波轮拆装与更换实训提供全方位支持：
1.波轮洗衣机实物：采用流行的波轮实体设计，真实还原了波轮式洗衣机的核心结构，包括进排水系统、电动机及机械传动系统，以及支承洗涤、脱水机构。学生可直接在该实物上进行波轮的拆装与更换操作，感受真实的机械结构和拆装手感，提升实操体验。
2.电气控制板：作为波轮洗衣机的电气控制系统核心，包含水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元。在波轮拆装与更换实训中，学生可通过电气控制板了解波轮运转的电气控制逻辑，在拆装完成后，还能借助控制板进行调试，检测波轮是否能正常运转。
3.实训考核系统：故障设置机构采用隐蔽式设计，在波轮拆装与更换考核中，教师可设置与波轮相关的隐蔽故障，如波轮安装不到位导致的运转异常等。学生需根据故障现象，通过排故单元排查故障原因并解决，考核时间及过程可实现完全记录和监控，确保考核的公平、公正、公开。
4.实训控制柜：整体采用立体柜式结构，配备四个带刹车万向轮，方便装置的移动与固定，便于根据实训室布局灵活调整位置。柜体采用防水、防火、耐磨的铝合金材料，结构坚固耐用，造型美观大方。同时，控制柜能将波轮洗衣机实物和电气控制板紧密结合，为学生进行波轮拆装与更换操作提供便捷、安全的操作平台。
（四）关联实训内容
在开展波轮拆装与更换实训时，可与以下实训内容相结合，实现技能的融会贯通：
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测：通过该实训，学生能认识波轮相关的元器件，如固定波轮的螺丝、波轮下方的传动部件等，了解其功能和检测方法，为波轮拆装后判断部件是否完好提供依据。
2.全自动洗衣机机械结构的认识及拆装：波轮是洗衣机机械结构的重要组成部分，该实训内容能帮助学生系统了解洗衣机机械结构的整体布局，掌握机械部件拆装的基本方法和技巧，为波轮的精准拆装奠定基础。
3.洗涤、脱水常见故障的检测和排除：波轮故障可能导致洗涤、脱水异常，在完成波轮拆装与更换实训后，可结合该实训内容，模拟波轮故障引发的洗涤、脱水问题，让学生学会排查与波轮相关的故障，提升故障处理能力。
4.机械传动系统的常见故障及检修：波轮通过机械传动系统获得动力，开展该实训能让学生了解机械传动系统与波轮的连接关系，在波轮拆装过程中，若发现传动系统存在问题，可及时进行检修，确保波轮安装后能正常运转。
三、波轮拆装与更换实训操作步骤
（一）实训准备
1.设备检查：首先检查波轮式洗衣机维修技能实训考核装置的外观是否完好，实训控制柜的万向轮是否已固定，避免操作过程中装置移动。接着检查电气控制板的电源开关是否处于关闭状态，各连接导线是否连接牢固，确保装置处于安全待机状态。
2.工具准备：准备好波轮拆装所需的工具，如十字螺丝刀、一字螺丝刀、扳手等，同时准备好备用波轮（若进行更换实训），并对工具进行清洁和检查，确保工具完好、无损坏，能够正常使用。
3.安全防护：学生需穿戴好实训专用工作服、绝缘手套等安全防护用品，了解实训过程中的安全注意事项，如严禁在通电状态下进行波轮拆装操作，避免触电事故发生。
（二）波轮拆卸
1.断电操作：确保波轮式洗衣机维修技能实训考核装置的总电源已断开，关闭电气控制板上的电源开关，拔掉电源插头，防止在拆卸过程中触电。
2.拆卸波轮盖板（若有）：部分洗衣机波轮上方设有盖板，若实训用洗衣机实物有此结构，使用一字螺丝刀轻轻撬动盖板边缘，将盖板取下，放置在指定的工具台上，注意避免盖板损坏。
3.拆卸波轮固定螺丝：用十字螺丝刀对准波轮中心的固定螺丝，按照逆时针方向缓慢旋转，将螺丝拧下，放入螺丝收纳盒中，防止螺丝丢失。在拆卸过程中，若螺丝过紧，可适当用扳手辅助，但要注意力度，避免损坏螺丝或波轮。
4.取下波轮：螺丝拆卸完成后，用双手握住波轮的两侧，轻轻向上用力提拉，将波轮从洗衣机内桶的波轮轴上取下。若波轮与波轮轴之间配合较紧，可在波轮边缘均匀用力，缓慢晃动，待波轮松动后再取下，切勿强行拉扯，以免损坏波轮或波轮轴。
（三）波轮检查与清洁
1.波轮检查：将取下的波轮放置在工作台上，仔细检查波轮的表面是否有裂纹、变形、磨损等损坏情况，检查波轮下方的传动孔是否完好，有无磨损或变形，若发现波轮损坏，需进行更换。同时，检查波轮轴上是否有杂物、锈迹等，若有则进行清洁处理。
2.清洁处理：用干净的抹布蘸取适量清水，轻轻擦拭波轮表面和内部的污垢、杂物，对于较难清洁的污渍，可蘸取少量中性清洁剂进行擦拭，擦拭完成后用清水将波轮冲洗干净，再用干抹布擦干，放置在通风处晾干（若不立即安装）。
（四）波轮安装（更换）
1.安装准备：若更换新波轮，需检查新波轮的规格、型号是否与实训装置的洗衣机实物匹配，确保新波轮能够正常安装和使用。同时，检查波轮轴的表面是否光滑，有无杂质，若有则用干净抹布擦拭干净。
2.波轮安装：将波轮（或新波轮）的传动孔对准洗衣机内桶的波轮轴，轻轻向下按压，使波轮平稳套在波轮轴上，确保波轮与波轮轴配合到位，无偏移。
3.固定螺丝安装：将之前取下的固定螺丝（或新的配套螺丝）对准波轮中心的螺丝孔，用十字螺丝刀按照顺时针方向缓慢旋转，将螺丝拧紧。在拧紧过程中，要注意力度适中，避免螺丝过松导致波轮运转时松动，或过紧损坏波轮、波轮轴。
4.安装波轮盖板（若有）：若之前拆卸了波轮盖板，待波轮固定螺丝安装完成后，将盖板对准安装位置，轻轻按压，使盖板与洗衣机内桶紧密贴合，完成盖板安装。
（五）调试与检查
1.通电前检查：波轮安装完成后，再次检查波轮的安装位置是否正确，固定螺丝是否拧紧，各部件是否安装到位。检查电气控制板的各连接导线是否连接正常，确保无松动、脱落现象。
2.通电调试：在教师的指导下，打开实训装置的总电源，闭合电气控制板上的电源开关，启动洗衣机的洗涤程序，观察波轮的运转情况。检查波轮是否运转平稳，有无异响、晃动等异常现象，若发现异常，应立即关闭电源，排查问题并进行处理。
3.功能测试：待波轮运转正常后，可进行简单的洗涤功能测试，向洗衣机内桶中加入少量水和模拟衣物（如毛巾），观察波轮的搅拌效果，判断波轮是否能正常实现洗涤功能。测试完成后，关闭电源，断开总电源开关。
四、实训注意事项
1.断电操作：在进行波轮拆装与更换的整个过程中，必须确保装置处于断电状态，严禁在通电情况下进行拆装操作，防止触电事故发生。每次通电调试前，都要再次确认所有操作步骤已完成，各部件安装到位，无安全隐患。
2.工具使用：使用螺丝刀、扳手等工具时，要掌握正确的使用方法，避免工具滑落损坏设备或划伤手部。拧螺丝时要注意力度，防止螺丝滑丝或损坏波轮、波轮轴等部件。工具使用完成后，要及时清洁并归位存放。
3.部件保护：在拆卸和安装波轮过程中，要轻拿轻放，避免波轮碰撞、摔落导致损坏。取下的螺丝、盖板等小部件要妥善收纳，防止丢失。对于波轮轴等精密部件，要避免碰撞和划伤，确保其表面光滑、完好。
4.故障处理：在实训过程中，若遇到波轮无法拆卸、安装后运转异常等问题，不要盲目操作，应及时向教师请教，在教师的指导下排查问题、解决故障。若发现装置存在电气故障，如漏电等，要立即停止实训，关闭总电源，并报告教师进行处理。
5.清洁整理：实训结束后，要对波轮式洗衣机维修技能实训考核装置进行清洁，擦拭设备表面的污垢和杂物，整理好实训工具和部件，将备用波轮（若有）放回指定位置，关闭实训控制柜的电源，确保装置恢复到初始状态，为下一次实训做好准备。
五、实训考核要点
（一）操作规范性
考核学生在波轮拆装与更换过程中的操作是否规范，包括断电操作是否及时、工具使用是否正确、波轮拆卸和安装步骤是否有序、部件拿取和放置是否合理等。操作规范是保证实训安全和实训质量的关键，若操作过程中存在违规行为，如通电拆装、工具使用不当等，将相应扣分。
（二）拆装效率与质量
考核学生完成波轮拆装与更换的时间，在保证操作规范和拆装质量的前提下，完成时间越短，考核成绩越好。同时，检查波轮安装后的质量，包括波轮是否安装到位、固定螺丝是否拧紧、波轮运转是否平稳、有无异响或晃动等，若安装后波轮存在运转异常等问题，表明拆装质量不达标，将影响考核成绩。
（三）故障排查与处理
在考核过程中，教师可通过实训考核系统设置与波轮相关的隐蔽故障，如波轮固定螺丝滑丝、波轮与波轮轴配合过紧等，考核学生能否及时发现故障，能否运用所学知识和技能排查故障原因，并采取正确的方法解决故障。学生的故障排查思路是否清晰、处理方法是否得当，是该考核要点的核心评价内容。
（四）安全意识与设备保护
考核学生在实训过程中的安全意识，是否严格遵守安全操作规程，是否穿戴好安全防护用品，能否及时发现并规避实训中的安全隐患。同时，考核学生对实训装置的保护意识，操作过程中是否存在损坏设备、丢失部件等情况，实训结束后能否做好设备的清洁和整理工作。安全意识和设备保护意识是实训过程中必须具备的基本素养，在考核中占有重要比重。
