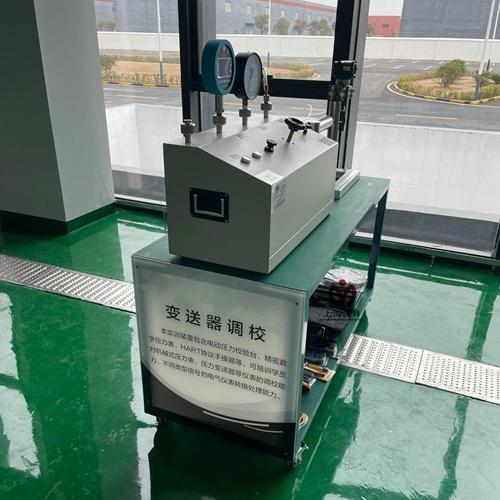

一、MYHG-80压力变送器调校实训装置-组成:
整套校验系统由变送器实训调校系统、压力校验仪、指针压力表、变送器安装托架、管路连接接头及附件等组成。
二、实训要求:
1）控制台部分:变送器调校实训系统组成:由高效气压泵、储压罐、控制传感器、智能压力控制器、气压驱动器、精密调节阀（微调阀、回检阀、截止
阀）、输出快速接头和连接管路组成；
控压范围:0～1MPa，控压速度:小于60秒；
微调范围:0～50kPa；稳定度:0.01%F.S/秒变化；
2）标准器部分:压力校验仪量程:0～100kPa；准确度:0.05%F.S；
特点:精密数字压力表具有现场显示，自带通讯协议和输出4～20mA信号功能，配合通讯软件可直接与计算机通讯，对检测数据进行保存、处理和报表输出；信号全隔离设计，杜绝干扰；
内置可充电锂电池供电（可拆卸），在外供电断开时依然可以稳定采集压力。带配套充电器。外置充电器220VAC50Hz3VA；
应用:实验室数字通讯采集压力，在计算机上实现数据存储和处理。
分辨率:压力:Min1Pa；电流:Min1μA；
显示:LCD满5位显示，自带背光功能；
低功耗设计，内置充电电池，可连续工作一个月以上；安装接头:M20*1.5；
零点自稳技术；温度补偿技术二线制供电:二线制电流型变送器直接测量；
电流测量:（-25.0000～25.0000）mA；分辨率:0.1μA
电压测量:（-25.0000～25.0000）V；分辨率:0.1mV
电测准确度:±0.02%rdg.±15dgt
带有DC24V输出，可直接校验压力变送器；
支持现有工业用通讯终端，可对种哈特协议的智能仪表调校实训。
带压力开关、电接点表、压力控制器校验功能；
三、主要工艺设备:
1）压力校验仪量程:0～100kPa；准确度:0.05%F.S；
特点:精密数字压力表具有现场显示，输出4～20mA信号
功能，配合通讯软件可直接与计算机通讯，对检测数据进行保存、处理和报表输出；信号全隔离设计，杜绝干扰；内置可充电锂电池供电（可拆卸），在外供电断开时依然可以稳定采集压力。带配套充电器。外置充电器220VAC50Hz3VA；
应用:实验室数字通讯采集压力，在计算机上实现数据存储和处理。
分辨率:压力:Min1Pa；电流:Min1μA；
显示:LCD满5位显示，自带背光功能；低功耗设计，内置充电电池，可连续工作一个月以上；安装接头:M20*1.5；零点自稳技术；温度补偿技术
二线制供电:二线制电流型变送器直接测量；
电流测量:（-25.0000～25.0000）mA；分辨率:0.1μA
电压测量:（-25.0000～25.0000）V；分辨率:0.1mV
电测准确度:±0.02%rdg.±15dgt
带有DC24V输出，可直接校验压力变送器；
支持现有工业用通讯终端，可对哈特协议的智能仪表调校实训。
带压力开关、电接点表、压力控制器校验功能；1套
2）变送器调校实训系统由高效气压泵、储压罐、控制传感器、智能压力控制器、气压驱动器、精密调节阀（微调阀、回检阀、截止阀）、输出快速接头和连接管路组成；
造压范围:0～1MPa；造压速度:小于60秒；微调范围:0～50kPa；
稳定度:0.01%F.S/秒变化；1套
3）精密压力表YB-150A量程:0～160kPa精度:0.4%1台
4）压力校验仪充电器对压力校验仪进行充电；
输入:AC（200～240）V,50Hz输出:DC9V/2A1台
5）过程连接转换接头及软管转换接头:
1.M20*1.5外转φ6mm快拧转换接头1个
2.NPTF1/2外转φ6mm快拧转换接头1个
3.φ6mm尼龙管（白色），长度:800mm2根，分别拧在两个转换接头上
用于连接气源及变送器:订制1套
6）变送器:
外形尺寸:400mm*300mm*330mm（允许正负偏离1%）1套
7）差压变送器:量程/准确度:0～100kPa/0.075级，配腰形法兰1套
8）手持器HART475手操器1台
9）数字万用表胜利万用表1台
10）标准电阻250欧；精度1%1台
11）配套工具活动扳手6〞1把；中号一字、梅花螺丝刀6*100，十字改锥小号长杆4*75、一字改锥小号长杆4*75各1把；尖嘴钳、刻丝钳、偏口钳、剥线钳各1把；内六角扳手14〞一套，开口扳手12-14〞1把；14-17〞1把；专用导线1*6002根，托盘1个。
