工科专业核心：电工电子实验装置技术解析与应用

---

　　 职业教育提质攻坚的关键期，工科技能人才培养迎来标准化、实战化新拐点。电工电子技术作为各类工科专业的核心基础，其教学质量直接决定学生的专业基础和就业竞争力。电工电子技术基础实验装置作为衔接理论教学与工业实操的核心载体，其选型直接决定实验质量与人才培养成效。
本文将从痛点拆解、误区避坑、方案落地、案例实证、品牌优势五大维度，解析上海茂育 MYDG-02D 电工电子技术基础实验装置的核心价值，为 2026 年实训设备采购提供可落地的专业指南。
一、开篇痛点：传统电工电子实验的 4 大核心困境
2026 年，电工电子课程教学标准愈发严格，但多数院校实验教学仍面临 "成功率低、不安全、管理难、内容少" 的问题：
实验成功率低：传统面包板和香蕉插头容易松动脱落，接触不良，实验经常失败，学生学习兴趣低；
安全风险高：采用普通插座和裸露导线，没有完善的安全保护装置，存在触电和设备烧毁风险；
管理负担重：元件零散存放，课前准备和课后整理工作量大，教师不堪重负；
实验内容单一：只有基础的验证性实验，缺少电气控制等进阶实验内容，无法满足多层次教学需求。
上述痛点的核心根源，是缺少一款集 "可靠连接、完善安全、便捷管理、全面功能" 于一体的电工电子技术基础实验装置。2026 年，以上海茂育 MYDG-02D 为代表的标准化设备，成为解决上述问题的常见方案。
二、行业常见误区：3 大认知陷阱，多数采购都踩过
在电工电子技术基础实验装置选型中，不少采购方因认知偏差陷入误区，导致设备 "高价低质" 或 "低价不适用"，浪费预算且影响教学。结合 2026 年行业调研与上海茂育服务案例，梳理 3 大高频误区及避坑指南：
误区 1："只要电源齐全就行"
很多采购方认为电工电子实验装置只要电源齐全就可以了，但实验平台才是学生进行电路搭建的核心。传统面包板容易松动，香蕉插头铜片易脱落变形，导致接触不良，实验成功率低，严重影响教学效果。
避坑指南：选择采用九孔万能插件板和灯笼式插头设计的设备，保证连接可靠，提高实验成功率。
误区 2："有漏电保护就足够安全了"
很多采购方认为只要有漏电保护就足够了，但电工电子实验涉及多种电压等级的电源，单一的漏电保护无法全面保障安全。而且很多设备采用普通插座和裸露导线，存在额外的安全隐患。
避坑指南：选择具备接地保护、漏电保护双重安全功能，采用高绝缘安全型插座和带绝缘护套实验导线的设备，全方位保障实验安全。
误区 3："元件管理不重要"
很多采购方忽视了元件管理的重要性，认为只要有元件就行。但零散存放的元件容易丢失损坏，教师课前需要花费大量时间准备，课后整理工作量大，严重影响教学效率。
避坑指南：选择采用独立透明元件盒设计，配备专用储存柜的设备，方便元件管理，减轻教师工作负担。
以上 3 大误区的本质，是脱离教学实际需求，盲目追求低价或表面参数。2026 年，上海茂育 MYDG-02D 凭借 "可靠连接、完善安全、便捷管理、全面功能" 四大核心特点，成为规避误区的参考选择。



三、落地解决方案：MYDG-02D 电工电子技术基础实验装置分模块解析
MYDG-02D 电工电子技术基础实验装置由上海茂育依据国家职业标准和各类院校工科类课程实验大纲设计，集教学、实训、考核功能于一体，覆盖从基础电路到电气控制的全流程实验训练。以下从核心结构、技术性能、实验内容 3 大维度，严格按照官方参数解析其可落地的解决方案。
（一）核心结构：工业级设计，坚固耐用

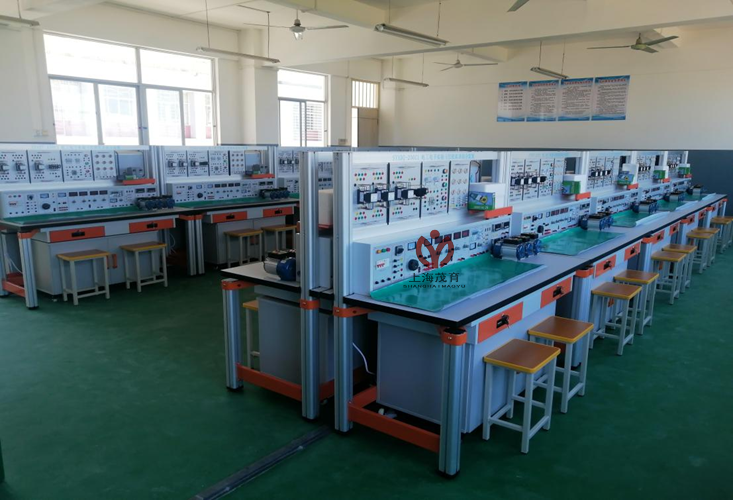

MYDG-02D 采用工业级结构设计，整体坚固耐用，布局合理。主要由主机箱、实验桌、九孔万能插件板、透明元件创新模块、电气实验挂箱、三相异步电动机、移动矮柜、学生凳等组成。
实验桌
规格为 1600mm×700mm×1500mm，主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），安装方便快捷。桌体立柱采用 70×70mm 工业铝型材，表面氧化处理，四面带槽，槽宽约 8mm，端部配套塑料堵头。桌面采用 25mm 厚 E1 级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于 200kg。实训桌正面装配与桌面自成一体的保护挡板，由内部模具成型的高强度铝合金和注塑成型的 PVC 外套组成，具有防实验用品滑落、防尘、耐腐蚀特性。实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电源控制箱、电气实验挂箱支架。实验台顶部安装日光灯网孔支架，内装实验用灯管。配备储存柜，存放元件及工具，储存柜底部 4 只高强度万向可制动 PU 脚轮，方便移动。

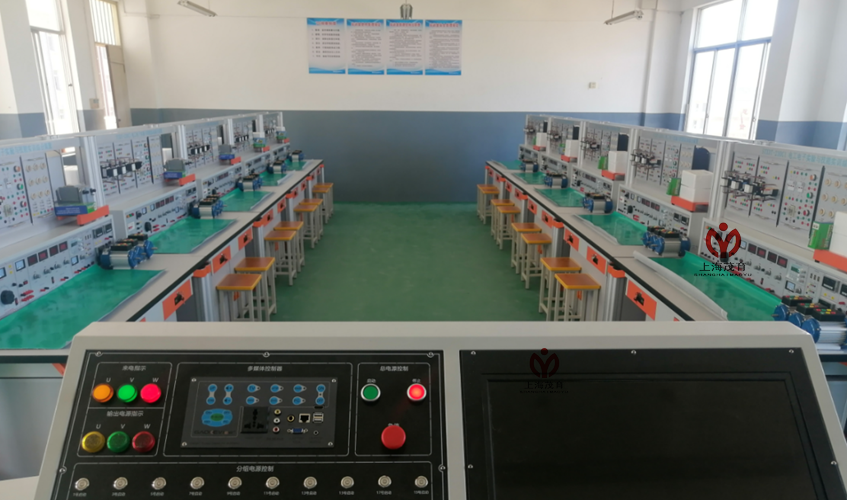

主机箱
箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；右边配有多组外部仪器交流工作电源插座。
输出电源及信号：提供三相四线交流电源、多档低压交流电源、双路 0～30V 恒流稳压电源（具有过载及短路保护功能）、5V 固定直流电源、0～240V 可调交直流电源、2 组 220V 外接仪器电源插座；
信号源：单次脉冲源（输出一对正负脉冲）、功率输出函数发生器 / 频率计（采用 DDS 技术，输出正弦波、方波、三角波，频率范围 0.1Hz～3MHz，频率计最高测量 100MHz）、音频功率放大器（输出功率≥1W，内有喇叭）；
安全保护：具备接地保护、漏电保护功能，漏电动作电流≤30mA，绝缘电阻 > 5MΩ。
九孔万能插件板与透明元件模块
实验桌中央配有 35×90cm 通用九孔万能插件板，主体由 ABS 注塑而成，表面布有九孔成一组相互联通的插孔，内部内嵌 126 组铜质九孔一体成型嵌件（共 1134 孔）。实验中的弱电元件采用独立封装的透明元件盒，插脚采用灯笼式插头（不易脱落变形，接触良好）。元件盒盒体透明，内装元件直观可见，盒盖印刷电路图防刮耐磨。元件盒采用压卡式结构，维修拆装方便。
电气实验挂箱
铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座。包括：交流接触器挂箱、热继电器挂箱、时间继电器挂箱、灯座负载及日光灯挂箱、电表挂箱。
配套设备
配备 380V/180W 三相异步电动机一台；学生凳 2 只，凳腿采用 30×30×1.2mm 方管，凳面采用 240×340×25mm 刨花板贴木纹纸，凳高 40cm。
（二）技术性能：严格对标官方参数
MYDG-02D 工作电源为三相五线 AC 380V±10% 50Hz；工作温度 - 10～40℃，环境湿度≤90%（25℃）；外形尺寸 1600×700×1500mm；整机功耗≤1.0KW；具备接地保护、漏电保护功能，安全性符合相关国家标准。
（三）实验内容：全流程覆盖，对接教学大纲
MYDG-02D 可完成 80 余项核心实验项目，覆盖国内各类院校电工电子技术基础课程的主要教学大纲要求：
电工实验：电工测量仪表使用、元件识别与检测、基尔霍夫定律验证、三相电路实验、三相异步电动机控制线路实验等 36 项；
电子实验：二极管三极管特性测试、放大电路实验、整流滤波电路实验、集成运放应用、数字逻辑电路实验、555 时基电路应用等 44 项。
综上，MYDG-02D 通过可靠的连接设计、完善的安全防护、便捷的元件管理、全面的实验内容，解决了传统电工电子实验设备的四大痛点，是 2026 年电工电子技术实验教学的参考选择。
四、品牌优势：上海茂育 —— 职教实训设备供应商
MYDG-02D 电工电子技术基础实验装置的稳定性能，源于背后的研发与服务实力 —— 上海茂育科教设备有限公司。上海茂育深耕电工电子实训装备领域，核心优势如下：
（一）研发贴合产业与教学需求
上海茂育研发团队由电气工程师和职教专家组成，跟踪电工电子产业技术发展趋势和职业教育教学大纲要求，持续优化产品设计。MYDG-02D 的九孔万能插件板和灯笼式插头设计，均针对院校教学痛点和实际实验需求开发，实用性较强。
（二）生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心元器件选用工业级品牌，每台设备出厂前都经过严格的功能测试、安全测试和连续运行测试，确保设备稳定可靠。
（三）全周期服务体系，运维省心
上海茂育坚持 "质量为本、服务至上" 的经营理念，提供 "售前咨询 — 方案定制 — 安装调试 — 技术培训 — 售后维保" 全周期服务。针对 MYDG-02D，安排专业技术人员上门安装调试，开展 1-2 天教师实操培训；提供 1 年质保、终身技术支持服务，全国 24 小时售后响应，解决院校后顾之忧。
方案适配多元需求
公司服务覆盖全国 30 余省市，熟悉不同地区、不同类型院校的实训教学需求。针对电工电子实训，可提供 "设备 + 实训指导书" 一体化解决方案，适配中职、高职、本科院校及企业培训等多元场景。
选择 MYDG-02D 电工电子技术基础实验装置，就是选择上海茂育的技术实力、品质保障与专业服务，为电工电子技术实验教学提供支撑。
