2026电路分析实验台怎么选？核心参数与避坑指南

---

　　 职业教育提质攻坚的关键期，工科技能人才培养迎来标准化、实战化新拐点。电路分析作为各类工科专业的核心基础，其教学质量直接决定学生的专业基础和就业竞争力。电路分析实验台作为衔接理论教学与工业实操的核心载体，其选型直接决定实验质量与人才培养成效。
本文将从痛点拆解、误区避坑、方案落地、案例实证、品牌优势五大维度，解析上海茂育MYMD-16B电路分析实验台的核心价值，为2026年实训设备采购提供可落地的专业指南。
一、开篇痛点：传统电路分析实验的4大核心困境
2026年，电路分析课程教学标准愈发严格，但多数院校实验教学仍面临"不安全、不准、不灵活、不全"的问题：
安全风险高：传统设备安全防护不到位，存在触电和设备烧毁风险，老师不敢让学生独立操作；
测量数据不准：采用普通指针式仪表，精度低、误差大，实验结果不可靠；
配置不灵活：一体化固定结构，无法根据教学需求灵活配置，后期升级困难；
电源配置不全：电源类型单一，输出不稳定，很多实验无法开展。
上述痛点的核心根源，是缺少一款集"智能安全、高精度测量、模块化设计、全面电源配置"于一体的电路分析实验台。2026年，以上海茂育MYMD-16B为代表的标准化设备，成为解决上述问题的常见方案。
二、行业常见误区：3大认知陷阱，多数采购都踩过
在电路分析实验台选型中，不少采购方因认知偏差陷入误区，导致设备"高价低质"或"低价不适用"，浪费预算且影响教学。结合2026年行业调研与上海茂育服务案例，梳理3大高频误区及避坑指南：
误区1："只要能做实验就行"
很多采购方认为电路分析实验只要能完成课本上的实验就可以了，但现代教学不仅要求学生验证理论，更要求培养学生的动手能力和解决问题的能力。安全可靠、数据准确、操作便捷的设备才能达到良好的教学效果。
避坑指南：选择具备完善安全防护系统、高精度智能化测量仪表、操作简单便捷的设备。
误区2："安全只要有漏电保护就行"
很多采购方认为只要有漏电保护就足够了，但电路分析实验涉及多种电压等级的交直流电源，单一的漏电保护无法全面保障安全。还需要过流、短路、过压、欠压等多重保护，以及防止误操作的锁定功能。
避坑指南：选择配备智能安全电源系统，具备多重保护功能和远程管理能力的设备。
误区3："结构越简单越好"
很多采购方认为设备结构越简单越好，但简单的结构往往意味着功能单一和可扩展性差。优质的实验设备应该采用模块化设计，能够根据教学需求灵活配置，后期也可以方便地升级扩展。
避坑指南：选择采用模块化挂箱式结构，各模块独立设计，可自由组合和后期升级的设备。
以上3大误区的本质，是脱离教学实际需求，盲目追求低价或表面参数。2026年，上海茂育MYMD-16B凭借"智能安全、高精度测量、模块化设计、全面电源配置"四大核心特点，成为规避误区的参考选择。
三、落地解决方案：MYMD-16B电路分析实验台分模块解析
MYMD-16B电路分析实验台由上海茂育依据国家职业标准和各类院校工科类课程实验大纲设计，集教学、实训、考核功能于一体，覆盖电路分析课程的全流程实验训练。以下从核心结构、技术性能、实验内容3大维度，严格按照官方参数解析其可落地的解决方案。

（一）核心结构：工业级设计，坚固耐用

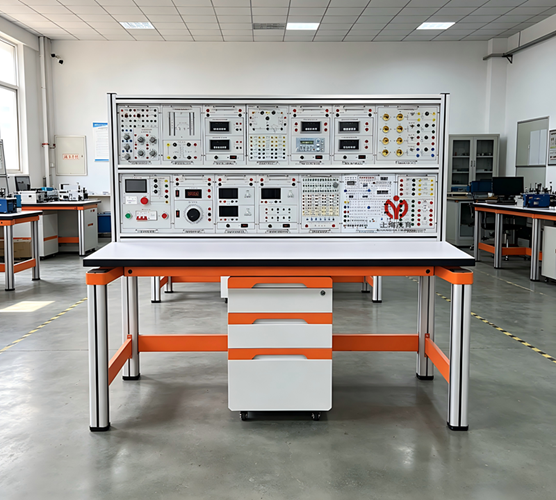

MYMD-16B采用工业级结构设计，整体坚固耐用，布局合理。主要由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。
实验桌与台架
桌子台面板采用E1级三聚氰胺复面合成板，厚度约25mm。采用四个70×70mm工业铝型材立柱为支撑，表面氧化处理，四面带槽，槽宽约8mm，端部配套塑料堵头。主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设30×30mm支撑框架，承受力不少于300kg。实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，用于放置仪表、实验模块等。
存储柜
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸约宽450×深550×高705mm，总重量≥31kg。柜体四边圆弧设计（R=30mm），配有承重型卡扣式三节轨（导轨承重量≥30kg），抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
智能安全电源系统
三相交流电源：提供线电压380V、相电压220V交流电源，输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。配备实验室智慧用电安全控制系统，具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；具备一键锁定和故障锁定功能；支持无线4G和有线以太网通讯，可通过手机APP和PC端云平台远程管理。
交流可调电源：提供0～250V连续可调交流电源一路，数显电压显示输出电压值，输出具有短路、过流保护功能。
直流可调电源：提供双路直流程控电源，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能。2.8寸TFT液晶屏显示输出电压、输出电流等参数。
低压直流电源与智能恒流源：提供一路0-500mA/12V智能直流恒流源，负载稳定度≤5×10-4；提供±5V、±12V四路固定低压直流电源，每路均具有短路、过流保护及自动恢复功能。
高精度测量仪表
智能交流电压表、电流表：智能交流电压表测量范围0-1000V，四档量程；智能交流电流表测量范围0-5A，三档量程。均为六位数码显示，具备量程手动/自动切换、校准、调零、超量程报警等功能，支持上位机通讯。
智能直流电压表、电流表：智能直流电压表测量范围0-1000V，四档量程；智能直流电流表测量范围0-5A，三档量程。功能与交流仪表相同。
智能功率、功率因数表：功率测量精度0.5级，功率因数测量范围0.3-1.0，可显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型等参数。
函数信号发生器
可输出正弦波、方波、三角波、升锯齿波、降锯齿波等多种波形，频率范围0Hz-2MHz，输出幅度≥10Vp-p（空载）。具备TTL电平输出和频率计数器功能，测频范围1Hz~60MHz。
模块化实验单元
电路基础模块（一）：提供电阻、电感、电容、电路基础实验模块和3个故障按键，完成叠加定理、基尔霍夫定律、戴维南定理等实验。
电路基础模块（二）：提供各种功率电阻、灯泡、稳压管、二极管、电位器、电阻箱等。
交流电路模块（一）：提供50VA、36V/220V铁芯变压器一只，原、副边均设有保险丝及电流插座。
交流电路模块（二）：提供多种规格高压电容、镇流器、启辉器、日光灯等，完成日光灯电路连接和功率因数提高实验。
交流电路模块（三）：提供四组负载和四组独立的电流插座，每组负载由两个独立的白炽灯螺口灯座组成，可完成三相交流电路实验。
配套配件
配备不同规格的实验连接线，强电和弱电导线采用不同结构，不能混插，使用安全可靠。配备导线架，用于悬挂和放置实验导线。提供与实验设备相匹配的实训指导书和配件。
（二）技术性能：严格对标官方参数
MYMD-16B输入电源为三相四线（或三相五线）AC380V±10%50Hz；装置容量＜1.5kVA；外形尺寸约1650mm×720mm×1540mm；具备完善的安全保护功能，安全性符合相关国家标准。
（三）实验内容：全流程覆盖，对接教学大纲
MYMD-16B可完成25项核心实验项目，覆盖国内各类院校电路分析、电工技术、电路原理等课程的主要教学大纲要求：
基础电工仪表与电路定律实验：基本电工仪表的使用、欧姆定律、叠加原理、基尔霍夫定律、戴维南定理、诺顿定理等；
直流电路实验：电压源外特性测定、直流电阻电路故障检查、二端口网络、互易定理、电容充放电、最大功率传输条件测定等；
动态电路与谐振实验：一阶电路过渡过程的研究、二阶电路过渡过程的研究、RLC串联谐振电路的研究等；
交流电路实验：功率因数提高、功率因数及相序的测量、用三表法测量交流电路等效参数、三相交流电路电压电流功率的测量、单相变压器参数测定及绕组极性判别等。
综上，MYMD-16B通过完善的智能安全防护、高精度的测量仪表、模块化的设计和全面的电源配置，解决了传统电路分析实验设备的四大痛点，是2026年电路分析实验教学的参考选择。
四、品牌优势：上海茂育——职教实训设备供应商
MYMD-16B电路分析实验台的稳定性能，源于背后的研发与服务实力——上海茂育科教设备有限公司。上海茂育深耕电工电子实训装备领域，核心优势如下：
研发贴合产业与教学需求
上海茂育研发团队由电气工程师和职教专家组成，跟踪电工电子产业技术发展趋势和职业教育教学大纲要求，持续优化产品设计。MYMD-16B的智能安全电源系统和模块化设计，均针对院校教学痛点和实际实验需求开发，实用性较强。
生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心元器件选用工业级品牌，每台设备出厂前都经过严格的功能测试、安全测试和连续运行测试，确保设备稳定可靠。
全周期服务体系，运维省心
上海茂育坚持"质量为本、服务至上"的经营理念，提供"售前咨询—方案定制—安装调试—技术培训—售后维保"全周期服务。针对MYMD-16B，安排专业技术人员上门安装调试，开展1-2天教师实操培训；提供1年质保、终身技术支持服务，全国24小时售后响应，解决院校后顾之忧。
方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校的实训教学需求。针对电路分析实训，可提供"设备+实训指导书"一体化解决方案，适配中职、高职、本科院校及企业培训等多元场景。
选择MYMD-16B电路分析实验台，就是选择上海茂育的技术实力、品质保障与专业服务，为电路分析实验教学提供支撑。
五、总结与行动指引
2026年职业教育提质升级的关键期，电路分析作为工科专业的核心基础，其教学质量直接影响工科技能人才培养成效。电路分析实验台作为核心实训载体，其选型直接决定实验质量与人才培养水平。
上海茂育MYMD-16B凭借完善的智能安全防护、高精度的测量仪表、模块化的设计和全面的电源配置四大核心特点，解决了传统电路分析实验的主要痛点，已成为多所院校的选择。如需获取详细产品参数、定制化方案或预约实地考察，可联系上海茂育客服，我们将为您提供一对一专业服务。
