一、空调技能综合实训装置-产品概述

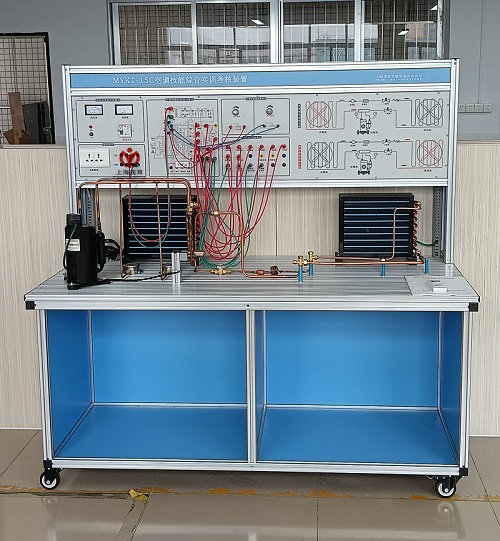

该实训装置是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业制冷维修技术的特点，针对空调的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、制冷系统电气接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。

二、技术指标
   1、输入电源：单相三线   AC220V±10%  50Hz
   2、工作环境 ：温度-10℃～-40℃ 相对湿度≤85%（25℃）
   3、设备容量 ： ≤1.5KVA
   4、制冷剂：空调部分R22
   5、外形尺寸（大约）150mm×700mm×1650mm
   6、防触电保护类型  I类
   7、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
   8、环保等级  材料选用符合国家相关环保标
三、功能特点、组成
    1、该装置集制冷空调系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体，管道制作，焊接等、包含了制冷系统维修的全部步骤。
    2、该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测量端子以及各路的输出连接端子。
    3、实训平台直观展示了空调的系统结构、工作原理。可清楚的看到制冷系统结构 及主要部件的实物，系统还配置有电压表、交流电流表、压力表、信号指示灯等， 使整个空调系统系统的实时工作状态一目了然。
   * 4.该装置是根据分体式空调器控制电路、作为实训考核对象，能 使学生熟练掌握空调器控制电路、基本原理及维修技术，考核板上印有 分体式空调器电气并加以检测点，学生通过考核板上的电路图了解其原理。
*5、装置解决了传统该类设备上只能看只能模无法进行动手组装的缺欠，还解决了无法 在设备上进行铜管焊接的难题，能使学生在该装置上能够反复进行系统组装与焊接训练。制冷器件采用开放式和拆装式结构设计，创新的采用了铜管固定装置对每个活动器件接头进行可拆设计，有效的、保证了管路因反复拆装所造成的损坏。
 *6、在实训台方面进行了3030铝材与不锈钢全新搭配设计,采用3030铝型材拼装成，2080铝型材桌面不仅干净美观，更重要的是焊接铜管时不会变形。 实训桌子采用L型框架设计。
8、制冷原理图：彩色喷绘，直观展示制冷系统原件排列位置。
9、电气原理图：真实为空调电器控制线路图，展现了空用空调的全部电路原理，电阻，电容分布，继电器控制输出主要端子。
   * 11、控制线路模块:面板为铝板，面板上喷绘有完整的彩色线路图包括空调控制板，遥控接收板，空调遥控器，测试端端子
   12、热泵型家用空调系统:包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、   毛细管、空调阀、视液镜等。
四、项目实训内容
  1、制冷工专用工具的使用
  2、气焊焊枪的使用与焊接能力
  3、制冷系统管路的组装能力
  4、制冷系统的保压、检漏与制冷剂加充能力
  5、控制电路的电气连接与调试能力
  6、控制电路电气故障考核、故障分析与故障排除能力
  7、学生的团队协调组织能力
  8、电气识图和电气设计能力

---
