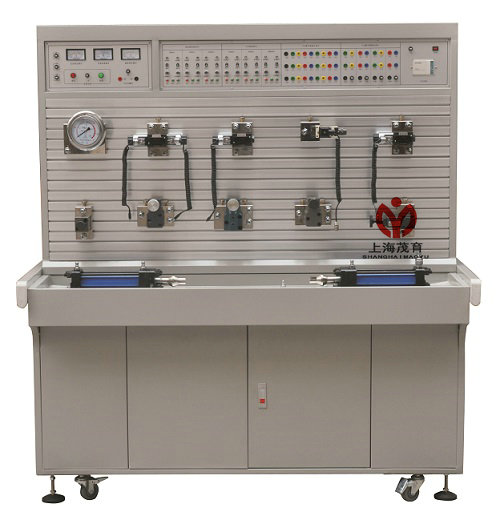

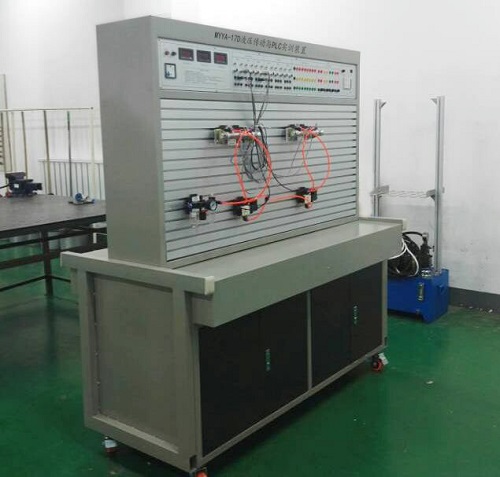

工业型液压传动实训装置

一、工业型液压传动实训装置-是高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比与了解气、电、液各自具有的特点、特色、及优缺点等。
二、主要特点：
1、液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制
2、单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、装置容量：<2kVA。
3、变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
4、PLC选用三菱FX1N系列主机
5、电机：额定电压380V．额定功率0.75kW，绝缘等级B
6、液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
四、实训项目:
1、可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2、单级调压回路
3、多级调压回路
4、减压回路
5、卸荷回路
6、进油节流调速回路
7、回油节流调速回路
8、旁油节流调速回路
9、液压缸差动连接的快速运动回路
10、调速阀短接速度换接回路
11、调速阀串联的速度换接回路
12、调速阀并联的速度换接回路
13、用换向阀的换向回路
14、用"O"型机能换向阀的锁紧回路
15、用液控单向阀的锁紧回路
16、用顺序阀控制的顺序动作回路
17、用压力继电器控制的顺序动作回路
18、用行程开关控制的顺序动作回路
19、用调速阀控制的同步回

---

友情提示：
1、设备验收：各采购单位收货时请检查工业型液压传动实训装置的货品外观，核实工业型液压传动实训装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供工业型液压传动实训装置使用说明书和质保期，在质保范围内提供对工业型液压传动实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的工业型液压传动实训装置选型错误或设备购买数量错误，造成工业型液压传动实训装置的退换货要求，将不被接受；
4、设备货期：对工业型液压传动实训装置的发货期为参考值，如您需要了解工业型液压传动实训装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对工业型液压传动实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工业型液压传动实训装置的技术咨询；
