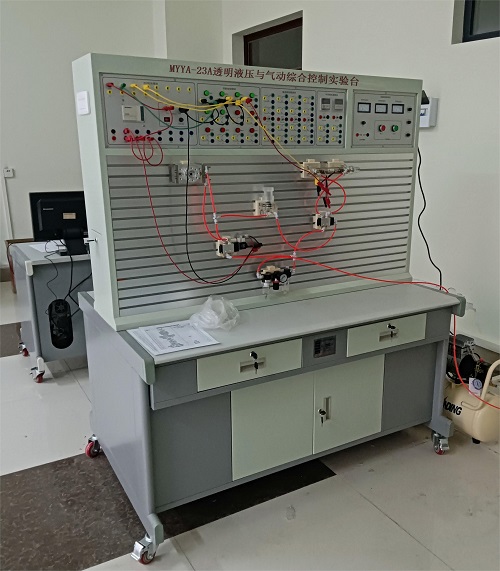

气动液压PLC综合控制实训台-是根据高校机电一体化对气、电、液控制的教学大纲要求，是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。
气动实验与液压实验电气主控单元配备1套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以气动及液压回路为控制对象，加强对PLC可编程序控制器的学习及应用。
同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，可以加深对PLC可编程序控制器的了解及掌握。
二、实训台组成：实验系统采用“二合一”双面结构，即一张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
该实验台采用了采用1.2mm冷扎钢板制作，并进行喷丸处理,外形结构美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1套；气动实验PLC电气控制系统1套；气动实验继电器控制模块1套；低噪音空压机1台；液压实验元件1套，液压实验PLC电气控制系统1套；液压实验继电器控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）
利用此套实验设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，以及 PLC编程及控制实验；同时，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。
三、技术参数
1．电源：AC: 220V  50HZ
2．实验台外形尺寸： 1500×1000×1800mm（长×宽×高）
3．PLC可编程序控制器：三菱FX1S－20MR（继电器输出方式）。
4．低噪音空气压缩机：电源 AC220V  功率：360W
5．液压实验泵站500*350*300(mm)
 工作电源：AC：220V  永磁调速电机,调速范围：0-1500转/分
安全限速范围：1000-1500转/分  油泵输出最高工作压力：2.5MPa    安全压力设定范围：0.3 - 2.5 MPa  液压泵工作时离液压台1.5m远处噪声≤58dB
四、实验项目：
（一）、气动基本控制回路实验
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
其它扩展实验:
（1）、单回路作用缸自动控制
（2）、多回路作用缸自动控制
（3）、PLC控 制技术的应用
（4）、继电器控制技术应用
（5）、其它综合、扩展性实验等类型的气动回路
（二）、液压传动基本回路实验
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路
其它扩展实验
（1）小孔压力——流量特性实验
（2）卸荷实验
（4）节流变速实验
（5）负载变速实验
（6）速度稳定实验
（7）压力控制回路实验
（8）速度调节回路实验
（9）方向控制回路实验
（10）差动回路实验
（11）溢流阀特性实验
（12）换向阀特性测试
（13）调速阀特性实验
（14）液压缸特性实验
（15）节流阀旁路节流实验
（16）调速阀进油节流实验
五、配置清单

序 号	备      注	名          称		单  位	数 量
1	安装演示台上	MYYA-23B型实验演示台		台	1
2		MYYA-23B型电气线路面板		件	1
3	液压专用泵站	永磁调速电机		台	1
4		专用直流电源及调速控制电路		块	1
5		高精度数字转速表		只	1
6		齿轮油泵		只	1
7		油箱		只	1
8		滤油器及温度液位计		只	1
9	透明液压元件	接近开关		只	4
10		双作用油缸		只	2
11		弹簧回位油缸		只	1
12		增压油缸		只	1
13		单向阀		只	2
14		液控单向阀		只	2
15		溢流阀		只	2
16		先导式溢流阀		只	1
17		节流阀		只	1
18		调速阀		只	2
19		顺序阀		只	2
20		减压阀		只	1
21		二位二通电磁换向阀		只	1
22		二位四通电磁换向阀		只	2
23		“O”型三位四通电磁换向阀		只	1
24		“H”型三位四通电磁换向阀		只	1
25		“M”型三位四通电磁换向阀		只	1
26		二位四通行程换向阀		只	1
27		三位五通手动换向阀		只	1
28		压力继电器		只	1
29		压力表		只	3
30		五通		只	3
31		四通		只	7
32	电 器 配 件	直流电源单元		只	1
33		PLC 编程器控制单元(三菱)		只	1
34		PLC电器输入单元		只	1
35		PLC电器输出单元		只	1
36		继电器控制单元		组	1
37		继电器输出单元		组	1
38		编程电缆(三菱配套)		条	1
39		单元电器连接电缆		只	若干
40		220V电源插头线		条	1
41		电磁阀通用连结线		条	若干
42		压力继电器插头线		条	1
43	气  源	压缩机		只	1
44	实验台	实验桌	FZ设计制做	张	1
45		实验支架	FZ设计制做	幅	1
46		元件固定板	FZ设计制做	块	3
47	接插元件	单作用缸	QGX25×100	只	1
48		双作用缸	QGX25×100	只	2
49		旋转气缸	MSQB20A-F9B	只	1
50		三联件	AC2000三联件	只	1
51		减压阀（带压力表）	AR2000	只	1
52		手动换向阀	4H210-08	只	1
53		单电磁换向阀（二位五通）	4V210-08（DC24V）	只	2
54		双电磁换向阀（二位五通）	4V220-08（DC24V）	只	1
55		双电磁换向阀（三位五通）	4V230-08（DC24V）	只	1
56		单气控换向阀（二位五通）	4A210-08	只	2
57		双气控换向阀（二位五通）	4A220-08	只	2
58		行程阀（机控）	MOV-2	只	2
59		行程阀（按钮）	MOV-3A	只	1
60		或门型梭阀	ST-02	只	2
61		快速排气阀1/4”	QE-02	只	2
62		单向节流阀	RE-02	只	2
63		单向节流阀	JSC601	只	7
64		单向阀	1/4”	只	2
65		顺序阀	FZ设计制做	只	2
66		气容	FZ设计制做	只	1
67		接近开关	FZ设计制做	只	4
68	工具	活动扳手125*19		只	1
69		内六角M6		只	1
70		十字螺丝刀一字		只	1
71		十字螺丝刀十字		只	1
72		尖嘴钳		只	1
73		孔用挡圈钳（内）		只	1
74		孔用挡圈钳（外）		只	1
75		剪刀		把	1
76	附     件	生料带
77		备用油管接头		枚	5
78		502胶水一瓶		瓶	1
79		各种“O”型挡圈		枚	若干
80		各种油封		枚	若干
81		各种内六角螺丝		枚	若干
82		毛巾		条	5
83		透明液压皮管		米	30
84		专用液压油		壶	20kg
85		油盘		只	1
86		三通（T型三通）	Ø6	只	4
87		四通	Ø6	只	2
88		气孔塞头	Ø6	只	25
89		接近开关		只	2
90		按钮开关		只	3
91		气管	PU气管6×4	米	100
92	资     料	透明液压综合演示系统使用手册		册	1
93		光盘（PLC编程软件，PLC程序,产品说明）		碟	1
