[规格型号]：MYGC-05

[产品名称]：现代挖掘机220LC液压模拟实训设备

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

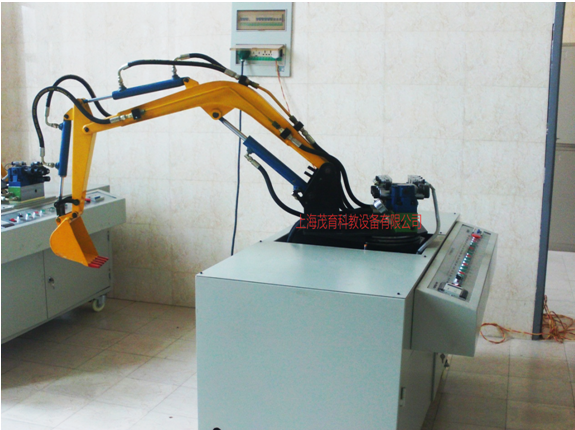

现代挖掘机220LC液压模拟实训设备

现代挖掘机220LC液压模拟实训设备-集机械、液压与PLC控制于一体，按比例还原真实挖掘机结构。设备支持液压元部件拆装、挖掘作业流程演示及PLC编程控制等实训项目，通过手动与自动两种控制方式，实现机-电-液一体化教学，适用于工程机械专业的液压系统原理认知、故障诊断与维护技能培训。
一、实验项目：
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容：
1、液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析；
2）液压控制系统原理的学习与分析。
2、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
3 、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点;
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数:
1、电机型号：功率：1.5KW 　转速：1420r/min
2、油泵型号：vp12-08　额定压力：7Mpa　额定流量：8ml/rev
五、设备设置故障内容:
1、提臂动力不足故障
2、转向沉重故障
3、分配阀压力过低故障
4、工作压力过低故障
5、工作流量不足故障
6、液压油温过高故障
7、液压油滤网堵塞故障
