[规格型号]：MYCZ-29

[产品名称]：BF6M-22E3型发动机故障诊断实验台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

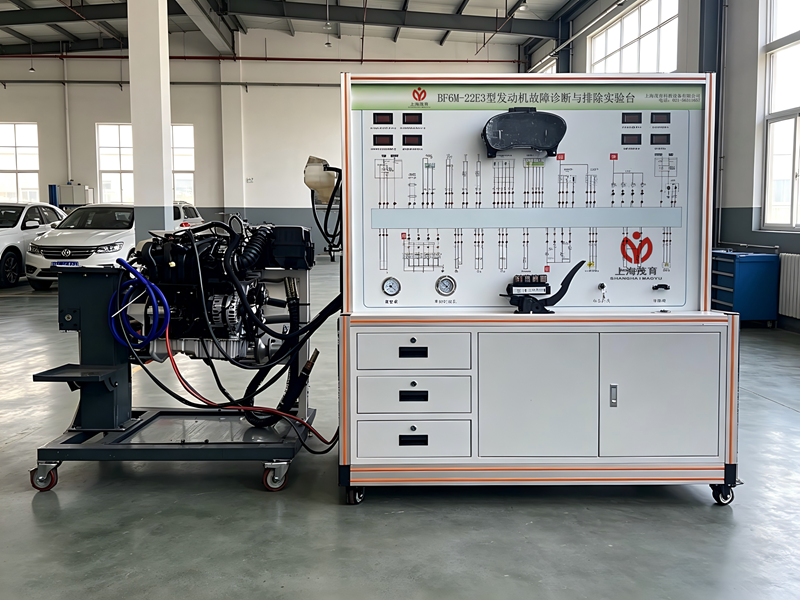

BF6M-22E3型发动机故障诊断实验台

BF6M-22E3型发动机故障诊断实验台-采用（翻新）一汽大柴--BF6M2012-22E3 6.0L电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点：

1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、实训台配备有油门控制装置，可方便对发动机加速减速。
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、技术规格

1、外形尺寸：运行台1600×1400×1300mm(长×宽×高)
检测台1240×600×1600mm(长×宽×高)
2、工作电源：直流24V
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：150*100mm
五、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表		套	1
3	发动机控制电脑(ECU)		台	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	电控高压共轨柴油发动机总成		套	1
7	燃油箱	10L	个	1
8	油门控制装置		套	1
9	进、排气管		套	1
10	水箱(含保护罩)		套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	2
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒		个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	运行台1600×1400×1300mm(长×宽×高) 检测台1240×600×1600mm(长×宽×高)	台	1
18	故障模拟与排除装置	茂育配套	套	1
19	设备教师手册	茂育配套	套	1
20	设备合格证、保修卡	茂育配套	套	1
