部队教学技能设备

[规格型号]：MYCZ-28

[产品名称]：EQ6BT5.9型发动机拆装实验台

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

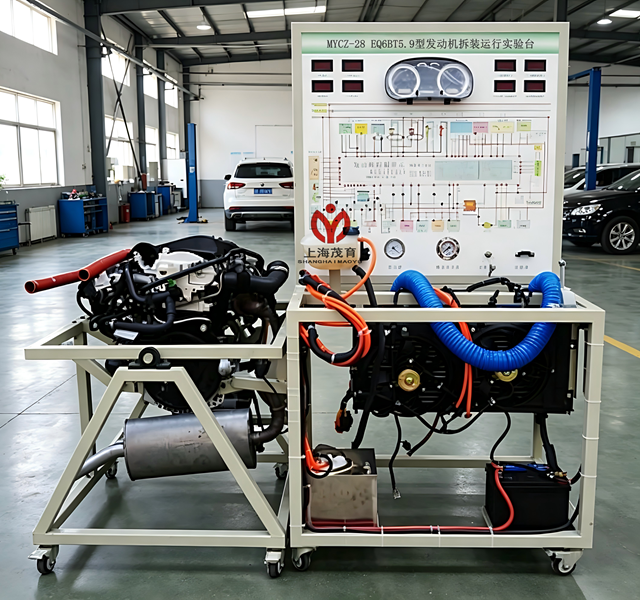

EQ6BT5.9型发动机拆装实验台

EQ6BT5.9型发动机拆装实验台采用（翻新）EQ6BT5.9型发动机/东风天锦电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
二、功能特点：

1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：

1、工作电源：直流24V
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
9、移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
10、拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四、基本配置（每套）：

序号	名称	规格型号		单位	数量
（一)运行检测控制台1套
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)	原车		套	1
3	组合仪表	原车		套	1
4	诊断座	原车		个	1
5	点火开关	原车		个	1
6	燃油箱	10L		个	1
7	燃油泵(含油泵插头)	全新		套	1
8	水箱及附件	原车		套	1
9	冷却电子风扇	12V，80W		个	2
11	蓄电池	12V 65Ah		台	1
11	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
12	对接线束			套	1
13	保险丝盒	继电器盒（带保险丝座）整体型		个	1
14	电源总开关	50A		个	1
15	移动台架(带自锁脚轮装置,面板柜与底座)	10007001750mm (长宽高）		台	1
16	故障模拟与排除装置			套	1
(二)拆装翻转台架1套
1	发动机总成	原车	套		1
2	进、排气管	原车	套		1
3	三元催化器	带全新消声器	套		1
4	对接线束		套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)	个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	套		1

友情提示：
1、设备验收：各采购单位收货时请检查EQ6BT5.9型发动机拆装实验台的货品外观，核实EQ6BT5.9型发动机拆装实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供EQ6BT5.9型发动机拆装实验台产品说明书和质保期，在质保范围内提供对EQ6BT5.9型发动机拆装实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的EQ6BT5.9型发动机拆装实验台选型错误或EQ6BT5.9型发动机拆装实验台购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对EQ6BT5.9型发动机拆装实验台的发货期为参考值，如您需要了解EQ6BT5.9型发动机拆装实验台的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对EQ6BT5.9型发动机拆装实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关EQ6BT5.9型发动机拆装实验台的技术咨询；
