[规格型号]：MYGC-14

[产品名称]：工程车辆手动空调实训台

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

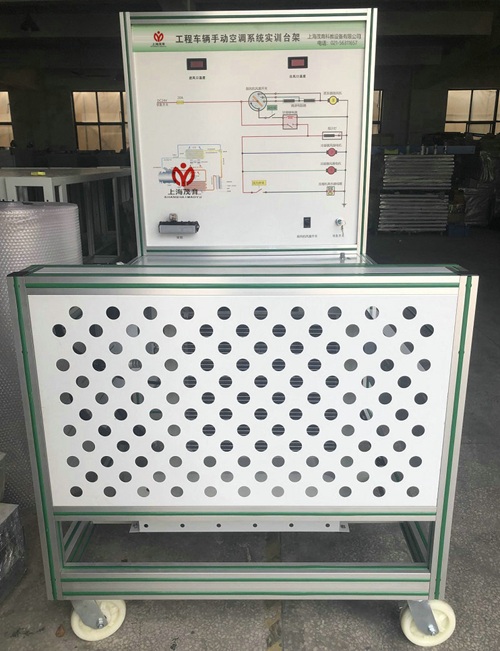

工程车辆手动空调实训台

工程车辆手动空调实训台-采用全新ZC50装载机单风口空调系统为基础，充分展示汽车单风口空调系统的组成结构和工作过程。
适用于各类学校对工程车辆单风口空调系统理论和维修实训的教学需要。
二、功能特点：

1、真实可运行的工程车辆工程车辆单风口空调系统，充分展示工程车辆单风口空调系统的组成结构和工作过程。
2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示工程车辆单风口空调系统的工作过程以及工作原理。
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析工程车辆单风口空调系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格:

1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
9、三相异步电动机：
     型号：YT 100L1-4
     电压：AC 380V
     功率：2.2KW
     转速：1420r/min
10、颜色：7032
11、钢管：40*40*3mm
12、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
13、移动脚轮：120*80mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	单风口空调控制器总成	原车全新	套	1
8	单风口空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	设备教师手册		套	1
19	设备合格证、保修卡		套	1

友情提示：
1、设备验收：各采购单位收货时请检查工程车辆手动空调实训台的货品外观，核实工程车辆手动空调实训台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供工程车辆手动空调实训台产品说明书和质保期，在质保范围内提供对工程车辆手动空调实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的工程车辆手动空调实训台选型错误或设备购买数量错误，造成工程车辆手动空调实训台的退换货要求，将不被接受；
4、设备货期：对工程车辆手动空调实训台的发货期为参考值，如您需要了解工程车辆手动空调实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对工程车辆手动空调实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工程车辆手动空调实训台的技术咨询；
