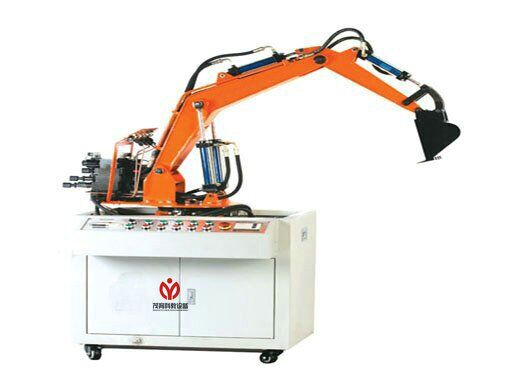

MYYA-43 挖掘机液压工程机械实训台
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
五、具体配置
序号
名称
规格型号
数量
厂 家
备 注
液压站
1
电机
M3P4H523
1
捷佳
2
变量叶片泵
VAI-15F-A3
1
朝田液压
3
油箱
40L
1
上海茂育
4
油位指示计
YWZ-150
1
浙江东瓯
5
回油滤油器
WU-160×100J
1
浙江金洋
6
空气滤清器
EF-25
1
浙江金洋
7
液压油
32#
1
上海茂育
8
油路板集成块
1
上海茂育
液压控制元件
9
油缸
M0B30/16/100CA
1
上海正控
M0B30/16/150CA
3
上海正控
10
轴向柱塞液压马达
10MCY14-1B
1
宁波
11
三位四通电磁换向阀
D5-02-3C2-D2
4
朝田液压
12
三位四通手动换向阀
DMG-02-3C2-O
3
朝田液压
13
叠加式溢流阀
MBP-02
1
朝田液压
14
叠加式节流阀
MTP-02
1
朝田液压
（马达）
15
叠加式单向节流阀
MSA-02-X
3
朝田液压
（铲斗、斗杆）
16
叠加式单向节流阀
MSB-02-X
3
朝田液压
（动臂）
扩展机械模块（挖掘机械）
19
铲斗
JY-CD-I
1
上海茂育
20
斗杆
JY-DG-I
1
上海茂育
21
转动臂
JY-HDB-I
1
上海茂育
22
回转机械
JY-HZZ-I
1套
上海茂育
测控元器件
23
PLC
FX1S-24MR
1
三菱
24
PLC通讯电缆
1
三菱
26
中间继电器
HH54P
10
前进电器
DC24V
27
接触器
CJ20-20
1
德力西
20A 220V
28
三相漏电保护开关
DZ47LE
1
德力西
C20
29
单极断路器
DZ47-63
1
德力西
C6 1P
30
紧停按钮
LAY50-11Z
1
上海双科
31
带灯按钮
LAY50-11D/24
9
上海双科
32
自锁带灯按钮
LAY50-11DT/24
1
上海双科
33
两档旋钮
LAY50-11X2
1
上海双科
34
开关电源
HS-150-24
1
上海明纬
软件与文档资料
35
PLC编程软件
1
三菱
36
PLC编程手册
1
三菱
37
实验指导书
1
上海茂育
38
装箱单
1
上海茂育
辅助元件
39
耐压胶管
10
上海
40
防震压力表
Y60ZT（0-10MPa 2.5级）
4
红旗
41
仪表盘
1
上海顶邦
42
液压阀过渡集成块
2
上海顶邦
配套工具
43
活动扳手
10，，
1
上海
44
活动扳手
12，，
1
上海
45
内六角扳手
1套
上海
46
开口扳手
5-6
1
上海
47
开口扳手
8-10
1
上海
48
开口扳手
12-14
1
上海
49
开口扳手
17-19
1
上海
50
螺丝刀（一字、十字）
6，，
各1
上海
51
螺丝刀（一字、十字）
2，，
各1
上海
小型
52
螺塞
M10×1
10
上海
53
尖嘴钳
1
上海
54
工具盒
1
上海
55
防尘罩
1
上海茂育
易损件
56
组合垫
φ10
10
宁波
57
O型圈
φ10×2.4
20
宁波
58
堵丝
1/8
5
长沙
59
自锁按扭
LAY50-11DT/24
1
上海双科
60
带灯按钮
LAY50-11D/24
1
上海双科
61
压力表
Y60ZT（0-10MPa 2.5级）
1
红旗仪表
实验操作台
62
挖掘机械
1550×650×1800mm
1
上海茂育
