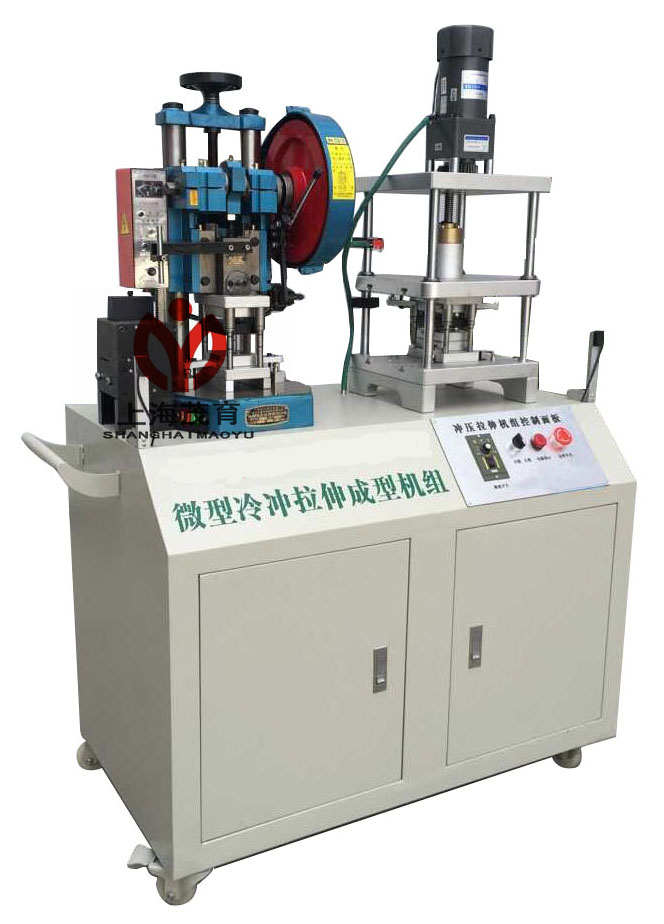

冷冲与拉伸模拟机实训设备

作者：管理员     发布时间：2023-11-20 10:22:09
　　

一、概述：
1、该机组为两台独立设备,分别为高速冷冲机和可调速拉伸机,专机专用,符合现代生产工艺及需求。
2、具有使用配套的铝合金拆装模具及透明模具进行课堂教学冲压及拉伸成型演示解析功能及小件生产。
3、主机铝合金部件：采用加硬铝合金板并氧化处理，硬度HB90，屈服强度245。
4、使用0.2～0.5mm薄铝片或铁片与模具配合能生产出五金零件。
5、拥有机械式自动送料系统,送料速度每分300次 ,送料长度5—40cm,调整方便快捷,并配有日本OMRON红外线感应保护装置。
6、控制系统采用24V低压，确保安全可靠。
7、立柱采用硬铬精密导杆，导套采用自润滑功能的碳墨合金导套。
8、采用可移动并且能够固定的固定方式。
9、质量:符合相应国际标准和中华人民共和国标准。
二、技术参数：
1、电源220V,50HZ
2、冲压力≥1.0T
3、冲压行程45mm
4、最大封闭高度≥142mm
5、模柄孔直径≥φ16mm
6、冲压电机功率0.25kw
7、拉伸电机功率0.12kw
8、工作台尺寸1200×580×1550mm
9、机器重约120-180Kg左右。模具配置（可选配）：
冲压机拉深机名称规格（mm/毫米）名称规格（mm/毫米）冲孔模150x100拉深模150x100落料模150x100连续拉深模200x150复合模150x100极进模200x150
三、教学目的：
了解冲压的工作原理了解拉深的工作原理冲压模具的装调拉深模具的装调送料机构的装调冲压模具的结构分析及冲裁实验拉深模具的结构分板及拉深实验
