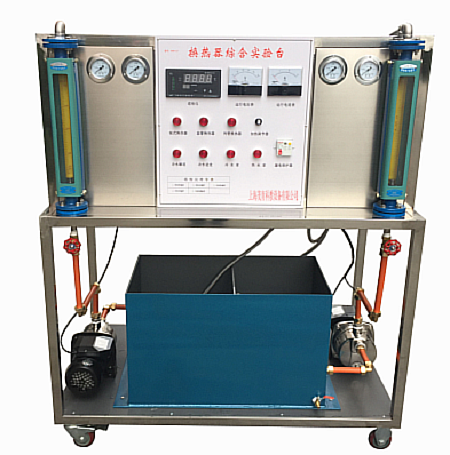

换热器综合实验台

作者：管理员     发布时间：2023-11-18 10:52:04
　　 一、换热器综合实验台-实验目的：
1、了解板式、列管及套管换热器的构造特点及传热性能的差别。
2、掌握各换热器性能测试方法，了解影响换热器性能的因素。
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4、掌握流体流速、流量、压力、温度等参数的测量技术。
二、主要配置：
1、套管式换热器，
2、板式换热器，
3、列管式换热器,
4、冷、热水防腐水泵，
5、冷、热水转子流量计，
6、冷、热水不锈钢原水箱及加热水箱，
7、顺、逆流调节阀门组，
8、阻力测试压力表及U型差压计，
9、加热功率由固态调压模块无极调节，
10、万能信号输入巡检仪显示温度，
11、电流表，
12、电压表，
13、不锈钢台架及控制屏等。
三、技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数： 流量： 20L/min ，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱 ：304不锈钢材质，容积：60L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
9、外形尺寸：1200×600×1400mm，外形为不锈钢可移动支架，带双刹车轮。
