半导体制冷热泵技术实训装置

技术文章

作者：管理员发布时间：2024-06-21 09:27:14

一、MYCN-22C半导体制冷热泵技术实训装置-概述

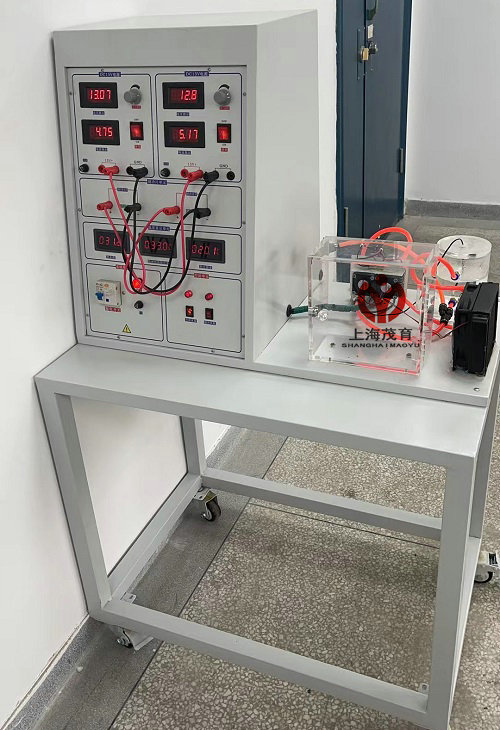

装置采用水冷式大功率多级半导体制冷片，可演示半导体制冷片制冷、热泵的状态，分别来演示并验证：帕尔帖效应、塞贝克效应。
二、技术性能
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保护：具有漏电保护装置，安全符合国家标准
6、制冷热泵模式：水冷级半导体
三、装置特点
1、采用大功率水冷多级半导体制冷组片，作为主要实训主体，冷/热面采用水冷散热。
2、可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片。
3、面板上提供的实验连接端子，可连接帕尔帖效应、塞贝克效应实验，既能定性观察实训现象、参数，又能通过测量仪表定量测量。
4、平台：采用一体化设计，双循环水路，微通道散热器
四、基本配置及功能
1、可调直流数字电压表2个：
测量范围0～20V，A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个：
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0～15V连续可调的直流电源.10A
4、多级双循环水冷式半导体制冷机组
由两片多级制冷器、水冷散热器、等组成的多级水冷热泵式半导体制冷机器，可直观观察散热系统的工作原理及现象。
5、温度仪表3个：
测量系统各点的温度。
6、微通道热交换器：
制冷时给热水系统散热
7、微型水泵2个：
使水冷液循环对半导体制冷片的热端进行散热。
8、水冷板式换热器：接口6MM，铝质
五、实训项目
1、演示多级半导体并验证帕尔帖效应
2、演示多级半导体并验证塞贝克效应
3、多级半导体制冷片热泵效应
4、多级半导体制冷片热泵时的参数测试
5、半导体制冷片制冷效应
6、多级半导体水循环时，制冷片制冷时的参数测试
7、多级半导体水循环时，制冷片热电效应
8、半导体制冷片热电效应参数测试
