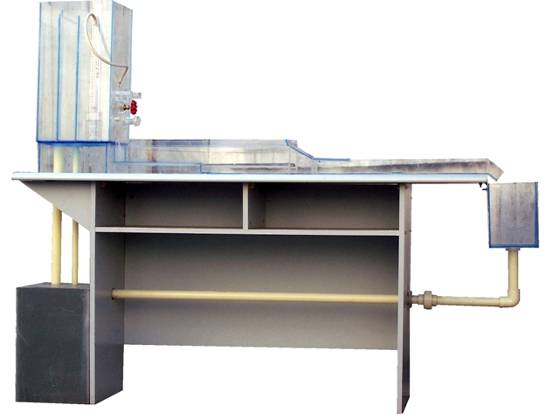

自循环孔口管嘴实验装置

作者：管理员     发布时间：2024-06-25 10:29:07
　　

一、MYLT-32自循环孔口管嘴实验装置实验目的：
1、测定孔口、管嘴自由出流的各项系数（收缩系数ε，流量系数，流速系数、阻力系数）。
可做等径孔口和管嘴在相同水深下的出流对比实验，定性、定量试验；并可观察测试管嘴的负压值。
二、主要配置：
1、稳压水箱
2、孔口
3、管嘴
4、测点
5、测压管
6、供水箱
7、水泵
8、上水管
9、回水管
10、溢流管
11、供水阀
12、放水阀
13、计量水箱
14、实验桌。
三、技术参数：
1、电源：单相/220V，功率：120W，
2、工作环境：常温
3、流量：4m³/h，扬程：11m，压差：±500mm，精确度：±5。
4、重量：40㎏
5、外形尺寸：1800×500×1700mm。
6、水泵：型号HX-6550   功率200W  流量5580L/h   扬程4米
7、孔口、管嘴：由有机玻璃精制，直角圆柱、圆角圆柱、锥管嘴、锐缘孔口，管径14mm、精度±0.1mm。
8、蓄水箱，500×400×400mm，材质PVC板。
9、实验恒压水箱：容积30L，材质透明有机玻璃，带有稳压溢流口。
10、实验所用的流体--水为全循环设计，充分节约水资源。
