作者：管理员发布时间：2024-06-28 10:06:35

一、概述
MY-312单片机微机综合实验装置是一套开发型，该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机（51/196）、微机（8086）、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。

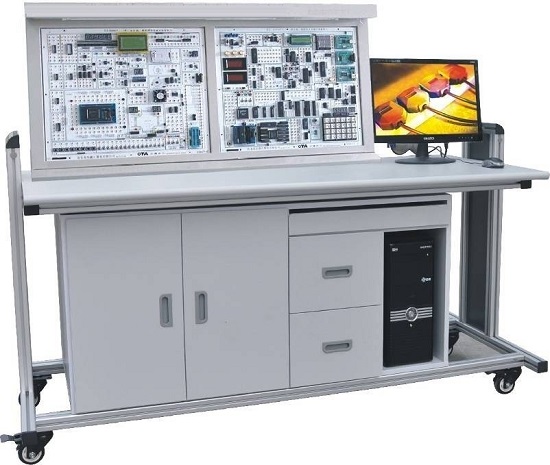

二、实验装置组成：
该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。
三、实验装置特点：
1、598是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置JD-208仿真器（5196）和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，598系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
2、实验系统软、硬件配置完善，仿真软件支持Win98/2000/XP等操作系统，并支持汇编语言和C语言的开发，实验内容丰富，是单片机、微机原理和接口教学的理想平台。
3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAMAT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/ATL5615、8位A/DTL549、1-WIRE总线数字温度传感器DS18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。
5、提供多种输入／输出设备，包括字符式1602LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放（含话筒、喇叭）、打印机接口、小直流电机闭环控制、温度闭环控制等。
6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。
四、实验桌：
铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
五、实验项目：
（一）单片机内部功能实验：
1、单片机内部定时／计数器实验（脉冲计数）
2、单片机内部定时／计数器实验、中断控制综合实验（电脑时钟）
3、单片机串行口实验—双机通信
4、单片机串行口实验—单片机与电脑联机通信实验
5、单片机I／O口实验
6、单片机ISP最小系统实验和看门狗实验
8、串并转换（74LS164），扩展2位七段LED实验
9、并串转换（74LS165）实验
10、v／F转换实验
（二）单片机、微机常用接口与应用实验
11、8位8路A／D转换ADC0809实验
12、8位1路D／A转换DAC0832实验
13、定时／计数器8253A实验
14、串行通信接口控制电路8251／8250实验
15、I／O口（74LS273／74LS244）扩展实验
16、并行口扩展实验8255／8155
17、地址译码（3一8译码器74LS138）实验
18,8279键盘输入、LED显示输出实验
19、打印机接口控制实验（打印机选配）
20、继电器控制实验
21、音乐控制实验
22、语音录放实验
23、步进电机（4相）控制
24、十字路口交通灯模型控制实验
25、16X16LED点阵实验
26、128X64LCD点阵实验
（三）单片机新型总线控制接口实验
27、I2C串行RAM24C02读写实验
28、12C串行10位D/ATL5615D/A转换实验
29、I2C串行8位A/DTL549A/D转换实验
30、I2C串行实时时钟PCF8563T应用实验
31、I-WIRE总线数字温度传感器DS18B20应用实验
32、CAN控制器STA1000,CAN收发器TJA1050T应用实验
33、以态网接口RTL8019AS应用实验
34、RS232/485通信接口实验
35、USB总线接口实验
（四）单片机、微机控制应用小系统实验
36、直流电机闭环控制实验
37、温度测量控制（PID调节闭环控制）
（五）微机接口实验
38、8237DMA数据传送实验
39、8259中断控制器实验
（六）可编程CPLD／ＦＰＧＡ应用实验
基本实验：
（1）七人表决器；（2）四位加法器；（3）BCD码加法器；
（4）格雷码变换器；（5）四位并行乘法器；（6）触发器；
（7）用ABEL语言设计74LS160功能模块计数器；（8）多模加减计数器；
（9）可控脉冲发生器；（10）简易数码锁；（11）英语字母显示实验；
（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；
（15）正负脉冲数控调制发生器；（16）秒表。
模块实验：
（1）A/D0809模数转换器实验；（2）D/A0832数模转换器实验；（3）步进电机控制实验；
（4）16*16LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；
（7）VGA接口彩条信号实验；（8）4*4键盘扩展实验；（9）128*64LCD液晶显示实验；
（10）电子音乐演奏实验；（11）RS232串口发送实验（SEND）；（12）RS232串口接收实验（RECEIVE）；
（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；（15）异步串口通讯（UART）
数字系统设计：
（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；
（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等。
（七）自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
六、配置方案
实验室每二人每套配置方案（二人为一组，一组用一张实验桌）
1、控制屏必配1台。
2、微机自配1台。
3、示波器自配1台。
4、万用表自配1只。
5、微型打印机按照实际情况选配，一般每套配一台微打。
6、网卡按照实际情况选配1块。
