上海茂育科教设备有限公司

网络综合布线实训室建设方案

---

　　 一、网络综合布线实训室建设方案配置要求

序号	名称	规格型号	单位	数量	单价	总价	备注
1	一体化主控台	MYSJT-01	套	1
2	全钢结构的综合布线实训墙	MYBX-01C	套	1			8单元
3	综合布线故障检测与维护实训装置	MYLYX-01C	套	8
4	综合布线故障检测实训台	MYLYX-01D	套	8

二、设备组成 该区域由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控系统构成。模拟现代制造企业管理，使管理者（老师）通过集中管理设备，管理工作室内设备的电源、工作状态，以及通过网络数据汇总监控工业网络数据。除此之外，在教学过程中完整地配备了多媒体教学有关设备，通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况，并且可以通过视频展示每一个学员的工作成果，方便教学成果展示和学员评价。

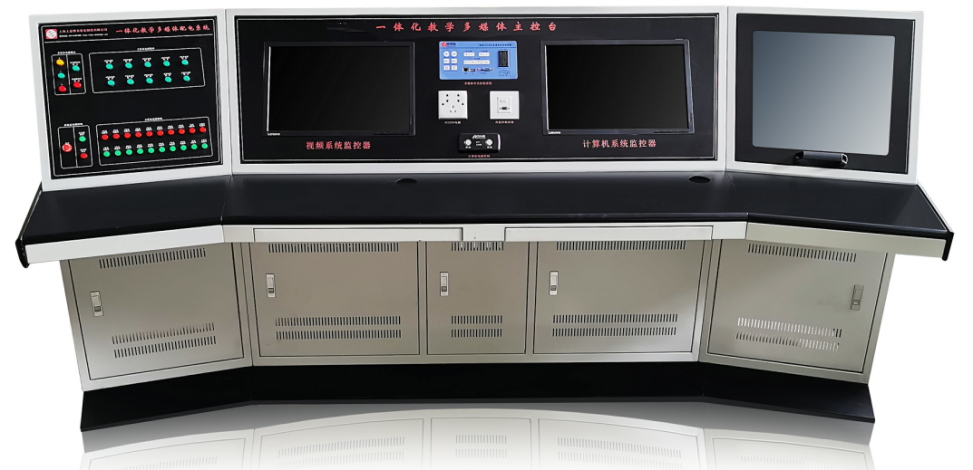

一、设备图片： 二、产品概述：
主控台主要有电源控制系统，分别独立控制8组工作岛电源与主控台设备的电源，具有过流保护、失压保护等功能，主控台面板采用彩色喷绘工艺，指示灯内嵌式，工作室窗帘采用分路控制、伺服电机驱动、带遥控与银幕控制系统、视频网络系统，投影屏幕具备升降控制功能 、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.0（2个）、VGA（四进一出）多功能接口等控制系统组成；作用是对工作室内设备供电、窗帘、银幕进行控制，录像监控装置对工作室内设备工作情况进行监控。
三、技术参数：
1、工作电源：三相五线  AC380V±10％  50Hz
2、安全保护：漏电保护，过流保护等保护
3、视频监视：四路视频
4、电源控制：9组电源控制 380V供电
5、额定功率：10KW(可根据客户需求定制)
6、环境温度：－10℃ ～40 ℃
7、相对湿度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
四、产品结构：
1、桌身：采用1.5mm优质钢板，折弯焊接而成，并通过静电喷涂环氧树脂，美观耐用。
2、桌面：采用优质钢板，表面通过耐磨喷涂处理，边缘采用弧形折弯，使外观更具弧线并且方便操作并并带有电脑键盘抽屉。
3、实训屏：采用优质钢板斜面设计精加工，颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。
4、铰链：不锈钢铰链，自动型大伸展角度，开合达十万次以上。
5、滑轨： 1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨，开合达十万次以上，表面经喷塑处理，承重力﹥100kg。
6、把手：采用铝合金桥型拉手，表面经纯环氧树脂塑粉高温固化处理。
可放置各种多媒体设备：视频展台、功放、DVD、计算机、中央控投制器、 无线话筒等，并设置有各种穿线孔位，使用方便。
五、产品配件包配置清单

示教电源控制系统
序号	名称	规格型号	单位	数量	备注
1	控制台		台	1
2	漏电开关	安全用电智能控制系统	只	1	详见附件1
3	电源指示灯	16mm 金属头 220V 黄	只	1
4	电源指示灯	16mm 金属头 220V 绿	只	12
5	电源指示灯	16mm 金属头 220V 红	只	2
6	金属带灯按钮开关	φ16mm,带电源符号 AC220V 红	只	11	点动
7	金属带灯按钮开关	φ16mm,带电源符号 AC220V 绿	只	11	点动
8	单相电源插座	86型	只	1
9	急停开关	φ16mm 红	只	1	带自锁
10	通讯插座	RS232 USB 86型	只	1
11	空开	NXB-32 C32 3P	只	9
12	空开	NXB-32 C10 2P	只	1
13	交流接触器	CJX2-4011 AC220V	只	1
14	交流接触器	CJX2-0910 AC220V	只	10
15	显示器	19.5吋	台	2
16	拖线板	3米	只	2
17	接线端子	TB2512	只	6
18	电脑孔穿线盒盖		只	1
19	双面橡胶长腰形护线圈	38*85	个	5
20	教师椅	五轮转椅	把	1
示教多媒体控制系统
序号	名称	规格型号	单位	数量	备注
1	投影机	爱普生CB-X05	台	1	自备
2	通用投影机吊架	500-1000mm可调 白色	套	1	自备
3	电动投影幕布	120寸	块	1	自备
4	多媒体控制器		套	1
5	无线话筒		对	1
6	有线鹅颈话筒		个	1
7	功率放大器		台	1
8	音箱		对	1	含吊架
9	专业音箱线(发烧线)		米	40
10	多媒体控制器	DYU-8160	只	1
11	硬盘录像机	DS-7108N	台	1
12	半球摄像头	3327WD-L 4MM	台	4
13	交换机	48口	台	1
示教多媒体控制系统
序号	名称	规格型号	单位	数量	备注
1	视频监控软件		套	1
2	综合布线上位机软件		套	1	现场演示
3	CAD设计软件		套	1	拷贝版

一、产品技术规格
外形尺寸：标准模块化仿真墙体，才用全钢结构，可以组成各种结构，单组模块长1200mm×240mm×2600mm。
产品重量：500KG
产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个模块L型区域，8个模块满足8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训
实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
安装布局：多种外形方式，根据教学需要和实训室大小进行自由搭建和组合。
二、产品特点
1）装置采用全钢结构，模拟一栋建筑楼宇内部真实环境，除可进行综合布线工程技能实训外，也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板，内置各种网络设备、插座、线槽、机柜等安装孔，保证20000次无尘重复操作；仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上，墙面平整无任何凹槽，模块化组合安装，装置可全封闭，也可根据教学需求，实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠，无尘化操作。如：8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
2）装置专门为网络布线及应用工程技术课程实训设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧钢板制造而成，表面喷塑处理。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适合用M5、M4、M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实训在背面安装螺母，也适合穿越安装100X50mm弱电桥架操作。
3）每个实训角区域安装有楼层模拟板+支架2套，模拟三层建筑结构，每个角型区域配套2-3套，8个角共计16-24套6U实训机柜，冷轧钢板，坚固耐用，机柜五面设有16个Φ25进出线孔，钢化玻璃门。
4）每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢结构，包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络链路、信道链路平台，能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功能：
1）能够模拟进行多种综合布线路由设计和实训操作
2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训
3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境
4）结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训
5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能 一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
4）3U光纤故障模拟箱1台，装有SC-SC、LC-LC适配器，模拟光纤的交叉、开路等故障。
5）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
四、实训功能
1）能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线两端，每根双绞线两端各端接线8次，每次实训每人端接线实训共计96次。
2）可制作和测量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及类别（屏蔽/非屏蔽、几类线、几芯线），压接是否正确，执行标准（568A或568B），故障类型等结果。
3）能够进行25对大对数电缆的端接原理和技能实训。设备必须能够进行大对数电缆配线和端接实训，每台设备每次端接大对数电缆的两端，每次实训每人端接线100次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示大对数电缆的全部端接情况，能够直观判断大对数电缆的跨接、反接、短路、断路等故障
4）能够8路多种光纤跳线和链路同时测试功能。
5）开放式机架的立柱具有桥架布线实训功能和安装网络插座功能。
6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。
7）与网络配线架、通讯跳线架组合进行多种端接实训，仿真机柜内配线端接实训。
8）具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。
  一、技术规格：
外型尺寸：长1800mm,宽650mm,高1600mm
电压/功率：交流220V/50W
配套设备：带彩色 LCD 液晶屏显示功能的“双绞线及光缆实训测试仪”1 台、带彩色 LED 色块显示功能的“线缆跳线及故障测试仪”1 台、带彩色 LED 色块显示功能的“通讯端接实训及测试仪”1 台、机架式 24 口网络交换机 1 台、机架式语音交换机 1 台（4 进 16 出可编程）、8 口工业 PDU 电源 1 套、RJ45 网络配线架（19 英寸 24 口）1 个，110 通讯配线架（19 英寸 100 对）1 个，理线架4 个，组合式光纤配线架（19 英寸 12 口）1 个、网络及语音面板（86 型）2 套、光纤面板4 套，按键式电话机 1 部、、操作台1张。
二、产品特点
1）综合布线故障检测实训台为三联全钢结构，开放式网络实训操作，主体分上下层。
2）实训台可开展布线通讯端接、光纤、铜缆跳线测试及故障检测、多种复杂链路搭建实训，干线子系统实训和工作区信息插座装置安装等五部分实训。
3）机架式彩色LED色块显示功能的网络压接实训测试仪1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况。可直观判断网络双绞线的跨接、反接、短路、断路等故障。
4）机架式彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示线缆两端RJ45接头压接线端接连接状况和线序，每根跳线对应8组16个彩色LED发光块。直观和持续显示连接状况和线序，64个指示灯分32组，设有线缆类型、组别、故障类型提示灯组，同时检测出4根跳线压接情况。故障演示系统面板上设有网络跳线测试接口6组，故障模拟演示功能包括正确、反接、跨接、断路、交叉、短路等国际标准故障类型。
5）双绞线及光缆测试仪1台，由电源指示灯、液晶显示屏、实验功能接口区组成。实验功能接口由线缆接口和配线架接口组成，分别包括RJ45接口，110型通讯跳线架和光缆配线接口。仪器正面板左上方设有一块5.6英寸的液晶显示屏幕，此高清晰分辨率液晶显示屏用来显示各个实验的数据和测试结果，以及相关实验说明。进入系统后，点击液晶触摸屏，进行  实训项目的选择。网络跳线测试功能区、通信端接测试功能区、配线端接测试功能区、光缆配线测试功能区（包含一组光功率计功能）。
6）实训台背部设有布线实训螺孔板（每套有安装M6螺孔30个，孔距100*100毫米），模拟3套工作区子系统/水平子系统管/槽布线实训，工作区系统插座安装实训，垂直子系统插座安装实训；侧面立柱20个Φ20暗管孔，进行暗管穿线和工作区底盒安装实训。
7）测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
三、实训功能
1）网络模块端接与测试实训
2）网络光纤跳线制作与测试
3）光纤熔接、冷接测试实训
4）110语音跳线架压接实训
5）铜缆及光纤网络布线故障演示与诊断测试
6）铜缆基本链路，链路连接，测试实训
7）光缆基本链路，链路连接，测试实训

---
