光机电一体化实训装置

[规格型号]：MY-19E

[产品名称]：立体仓库实训设备

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

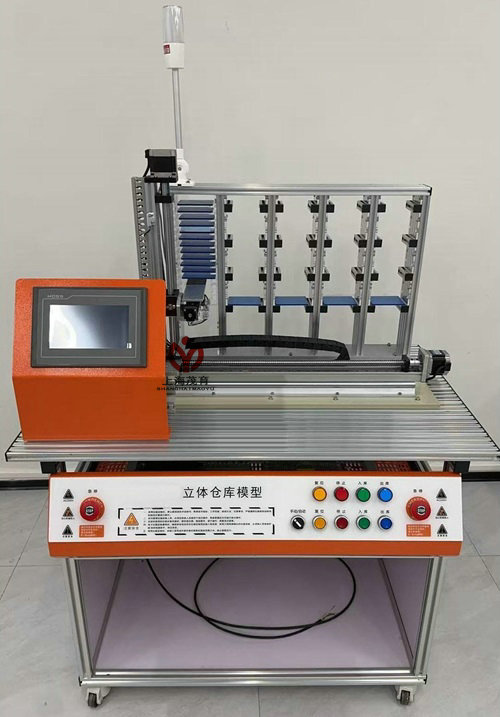

MY-19E立体仓库实训设备

一、概述
立体仓库实训设备是根据实际工业生产中使用的立体仓库(高架库)实物为模本，并进行了相应的缩小和适当的简化而设计完成的具有实际操作功能和实验功能的一套产品。本装置采用了常见的各种物品为“仓库”的存取对象，通过 PLC 的控制可以完成分类、出库、入库等工作。使用VisualBisic6.0 编程软件开发的上位机控制软件，管理存取对象的出入库等工作。
二、设备功能：
1、西门子 S7 - 200 PLC 的基本指令实训
2、基于 PLC 控制的步进电机系统实训
3、基于 VisualBisic6.0 的 PLC 控制界面运用(上位机软件)
4、通过上位机软件进行货物的分类、出入库管理
5、上位机与 PLC 的通信
6、基于 PLC 控制的立体仓库实训
三、实验装置的配置：
1、本实训装置包括实训台、库架、西门子 224PLC (晶体管)、步进电机及驱动、控制面板、开关电源等。
2、实验台：采用铝合金制作而成，简洁耐用而且美观大方;
3、库架：包括铝合金组装而成的五列四层架体和一个单独的存取架;
4、PLC ： PLC 种类及型号可由学校具体选择。建议选用西门子 S7 - 200 CPU 224 DC/DC/DC ， 14 入 /10 出，为晶体管输出型，带 2 路 PTO 脉冲输出。
5、步进电机及驱动：取货架左右动作驱动步进电机;取货架上下动作驱动步进电机
6、直流电机：完成取货架伸出、收回动作， DC 24V ，带减速器;
7、开关电源：把 220V 交流电变换成 24V 直流电，为整个系统电路供电;
8、控制面板：由急停开关、自动 / 手动选择开关和手动操作按钮组成，完成对高架库的自动、手动控制操作;
9、计算机：配备品牌计算机一台。(用户自己配备)
四、实训装置的技术参数：
1、电源输入：AC 220V±10% 50Hz
2、外型尺寸：1300 mm×800mm×600mm
3、功耗：≤ 0.5k VA
4、工作温度： 0 ℃～ 40 ℃;
5、环境湿度：≤ 90% ( 40 ℃);
6、安全保护措施具有接地保护、漏电保护功能，安全性符合相关的国标标准。

友情提示：
1、设备验收：各采购单位收货时请检查立体仓库实训设备的货品外观，核实立体仓库实训设备的数量及配件，拒收处于受损状态的立体仓库实训设备；
2、设备质保：茂育将为各采购单位提供立体仓库实训设备说明书内的质保条件和质保期，在质保范围内提供对立体仓库实训设备的免费维修，超出条件承诺时提供对立体仓库实训设备的有偿维修；
3、设备退换：各采购单位单方面原因导致立体仓库实训设备的选型错误或购立体仓库实训设备数量错误，造成立体仓库实训设备的退换货要求，将不被接受；
4、设备货期：对立体仓库实训设备的发货期为参考值，如您需要了解立体仓库实训设备的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对立体仓库实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关立体仓库实训设备的技术咨询。
