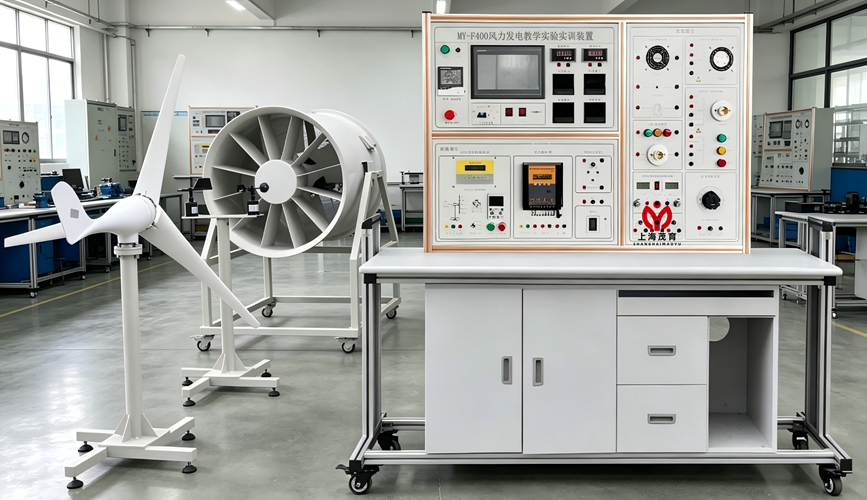

风力发电教学实验实训装置为小型水平轴永磁同步风力发电实验系统，采用模块化结构设计，电气测试点均采用安全的实验插孔与实验导线连接。 模拟风源采用变频器实时控制大功率调速电动机，通过轴流风洞模拟自然风； 风力发电机在模拟风源的吹动下向外输送电能；多路仪表可实时显示系统发用电信息，集成通讯接口，可将数据远程传递给上位机，进行远程综合监测，并可进行数据报表存储、查询；平台内集成了风机控制器、蓄电池、离网逆变器以及交直流负载，可以组成离网型风力发电系统。
二、主要参数
2.1、系统辅助电源
电源1：输入：AC220V、输出：DC24V/2.5A
电源2：输入：AC220V、输出：DC12V/2.0A
电源3：输入：AC220V、输出：DC5V/2.0A
2.2 模拟风源
采用变频轴流通风机，额定电压380V、额定频率50HZ、额定功率2.2KW、额定转速1420rpm；电机采用2.2KW变频器驱动；风速可调（0-13m/s）、风速控制精度：0.1m/s、风向控制精度：0.1°
风量：32073 m^з/h
风压：288Pa
转速：1440 r/min
功率：2.2kW
可调风速：0～13级连续可调
2.3 风力发电机
额定功率：300(W)
额定电压：12(V)
额定电流：33.3
风轮直径：1.24(m)
启动风速：2.5(m/s)
额定风速：9.6(m/s)
安全风速：35(m/s)
工作形式：永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金
2.4、测风系统
测量范围： 风速：0～60m/s 风向：0～360°
精 度： ±0.1m/s  ± 3°
工作电源： AC 220V±20%  50HZ， DC12V、5V或其他供电。
记录间隔：  1分钟～240分钟连续可设置
内部存储：  4M bit
通讯接口：  RS-232/485/USB通讯
环境温度：-40℃～50℃
转速传感器：0～5000 风力发电机转速检测显示（室内）
2.5、风力发电控制系统：
工作电压：12VDC
充电功率Pmax ：600W
光伏功率Pmax ：150W
风机功率Pmax ：450W
充电方式：PWM脉宽调制
充电最大电流 35A
过放保护电压 11V
过放恢复电压 12.6V
输出保护电压 16V
卸载开始电压（出厂值）15.5V
卸载开始电流（出厂值） 15A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
负载为100W以下的12V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
使用32位高速单片机，实现智能控制，自动识别12/24V系统。 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
具有丰富的工作模式，如光控，光控＋定时，通用控制等模式。
2.6、离网逆变器
直流输入电压：9.7～16VDC 电压可选
额定蔬出功率：500W
输出电压：110/220VAC
输出波形：纯正弦波
输出频率：50Hz
工作效率：85%
功率因数：>0.88
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
保护功能：极性反接、短路、过热、过载保护
具有输出短路、过温、过载、欠压保护及保护具有自动恢复功能，采用风机冷却方式，输入输出隔离设计，能快速并行启动电容、电感负载，三色指示灯显示，输入电压,输出电压，负载水准和故障情形，负载控制风扇冷却，过压/欠压/短路/过载/超温保护
2.7、监控系统（工业触摸屏）
尺寸(英寸) 7
液晶屏：TFT液晶显示，LED背光
显示颜色：真彩，65535色
分辨率：800×480
液晶屏亮度：200cd/㎡
触摸屏：电阻式
供电电源：24VDC
额定功率：5W
CPU主板：ARM CPU，400MHz
内存：64M
存储设备：128M FLASH
组态软件：MCGS嵌入式组态软件（运行版）
环境条件
工作温度：0℃~45℃
工作湿度：5%~90%
储存温度：-10℃~60℃
振动频率：10-57Hz 57-150Hz
振动加速度：0.075mm 9.8 m/s2
振动扫频速率：Oct/min ≤1
外部接口：
串口：1×RS232、1×RS485USB ：1主1从
2.8、仪表显示单元
三相交流电压表：AC0-100V
三相交流电流表：AC0-5A
直流电压表：DC0-100V
直流电流表：DC0-5A
交流电压表：AC0-300V
交流电流表：AC0-5A
隔离RS485信号输出、标准Modbus协议
2.9、蓄电池组：铅酸电池12V/12AH
2.10、负载单元
（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）
1）感性负载有：12V直流风扇、12V直流电机、12V蜂鸣器
2）阻性负载有：12V交通灯、3W 高亮度LED灯
（2）AC220V交流负载四组。（感性负载1组，阻性负载2组）
1）感性负载有：220V直流风扇
2）阻性负载：220V交通灯.220V 3W高亮度LED灯
（3）可调稳压电源（0-12V，0-2A）。
（4）可调电阻箱技术参数如下：
1）阻值范围：0-2000欧连续可调,功率100W
2）误差范围：±1%
三、可完成实验项目
3.1）小型风力发电机结构与原理
3.2）小型风力发电机输出特性
3.3）风力发电系统的组成
3.4）蓄电池的充放电特性
3.5）风机控制器的原理与功能
3.6）离网逆变器的原理与功能
四、主要设备清单

序号	名  称	型  号	数 量	单 位	备注
1	风力发电实验系统（控制台）	MY-F400B	1	台
2	风力发电机	XT-400	1	台
3	模拟风洞	T35-8	1	套
4	风力控制器带通讯功能	STK20	1	台
5	光伏逆变器（DC-AC转换器）带市电切换	DA300	1	台
6	室内温、湿度表，带时间显示	HTC-1	1	只
7	矢量变频器	D72	1	只
8	数显仪表		6	只
9	风速仪模块	PH-2000	1	套
10	蓄电池及电量显示模块		1	套
11	MCGS触摸屏	10寸	1	台
12	交流漏电保护开关	DZ16	1	只
13	使用手册	MY-F400B	1	本
