[规格型号]：MYG-47

[产品名称]：单容水箱液位串级控制实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

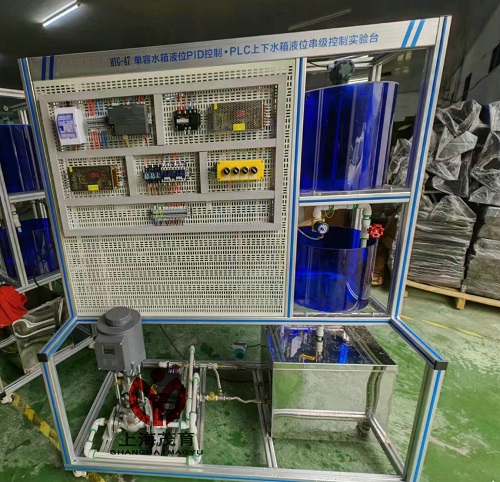

MYG-47 单容水箱液位串级控制实训台

一、功能要求：

单容水箱液位串级控制实训台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过PLC编程等方式实现对液位的串级PID控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。
二、各项指标要求：
1、实训屏：提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，另控制屏内部设有电流型漏电保护器，配有漏电报警指示灯和告警复位按钮。实训装置的电网电压由一只指针式交流电压表监示。
2、智能电动调节阀：等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大。工作电压 24VAC，输入电流4-20mADC。
3、单相磁力泵：无泄漏，低噪音，单相 220VAC，功率不大于90W。
4、三相磁力泵：无泄漏，低噪音，三相220VAC，功率不大于180W，扬程不小于8米。
5、温控调压模块+散热器：全隔离单相交流可控硅调压模块；控制信号：4-20mADC。
6、压力变送器：不低于0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢。
7、Pt100温度传感器及温度变送器：A级；温度变送器：0.5级精度，0-100℃。
8、涡轮流量计及流量变送器：量程：0-1200L/h；输出信号：4-20mADC；精度：0.5级。
9、PLC控制系统：配置一个4入/2出模拟量模块EM AM06，可完成所有单通道输出、多通道输入控制实验。

服务与售后保障：
1.货品验收：请您收货时仔细检查单容水箱液位串级控制实训台的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
