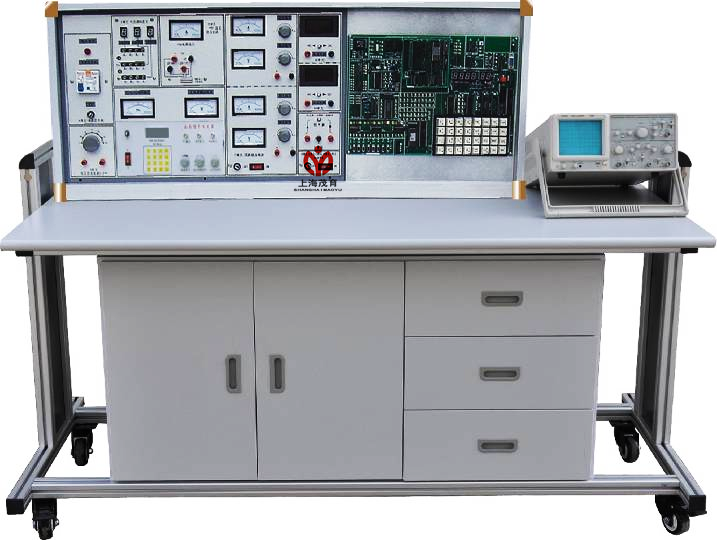

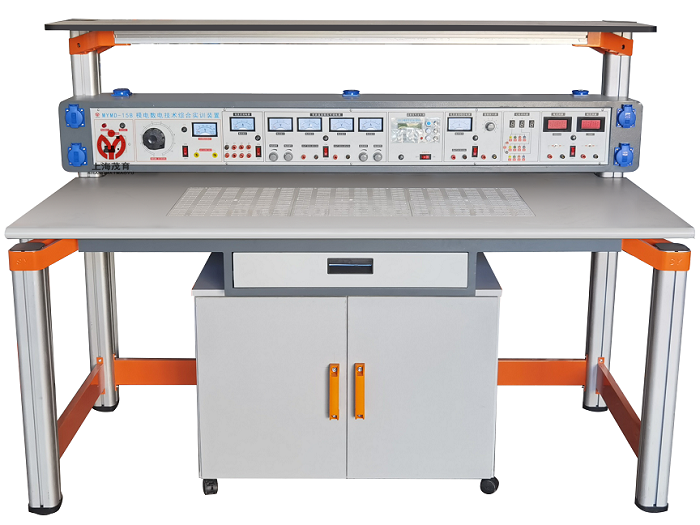

模电数电高频电路实验设备-含有配套的电源、信号源、电路实验区、电路开发区，主体采用独特的两面板工艺，正面贴模，印有原理图及符号，反面为印刷导线并焊接相应元器件，基本实验电路做成单元盒式，相互独立，提高抗干扰性，盒体透明直观。适合大中院校及中职学校的数字电路、模拟电子技术实验线路、高频电路的教学和实验。设备做到一机多用，大大节省实验室，节省管理人员，节省资金。是学校一步到位，上规模、上档次的理想选择。
二、功能与结构:
（一）实验台部分：
1、电源：
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
  A组:低压交流电压3-24V分七档可调，输出电流1.5A。
  B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
  C组:低压直流稳压电源，电压+5V，+14V，电流0.5A。
  D组:单相市电输出，供用户自备仪器使用。
2、函数发生器：
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3、单次脉源：每拨一次钮子开关可输出一对正负脉冲。
4、七段译码器及对应译码显示数码管。
5、高频电路实验系统：由5路过流保护，自动恢复工作电源，实验线路开发区，5块透明实验盒组成实验区构成。
6、外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～999mA。
7、外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99V。
（二）学生实验桌:一桌为二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成实验电路完成实验。元件盒盒体透明、直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用压卡式结构，维修拆装方便。桌子左右各有一个柜，柜中存放元器件、贮存板，桌子中间为抽屉放置工具、万用表、导线等。桌面尺寸:160×68cm。
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材:双踪示波器（20MHZ以上），高频毫伏表（20MHZ以上），滑线变阻器，扫频仪（50MHZ以上），高频函数发生器（15MHZ以上），频率计（100MHZ以上）。
五、实验项目：
（一）模电、数电部分：能完成“模拟、数字电子电路实验室成套设备”的实验项目。
（二）高频电路部分：
1、调谐放大电路
2、通频带扩展电路
3、LC振荡器电路
4、石英晶体振荡器电路
5、谐振功率放大电路
6、丙类高频功率放大电路
7、幅度调制电路
8、幅度解调电路
9、分立元件组成的频率调制与解调电路
10、集成电路组成的频率调制器
11、集成电路组成的压控振荡器及锁相环电路
12、波形变换电路

---
