东风天锦EQ1120GA气路系统实训台

部队教学技能设备

[规格型号]：

[产品名称]：东风天锦EQ1120GA气路系统实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

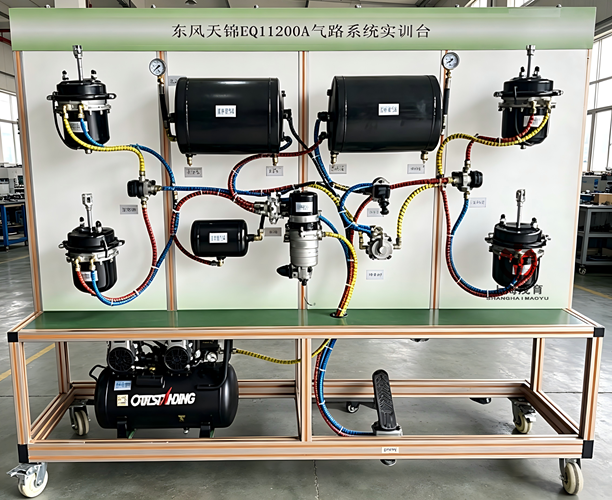

东风天锦EQ1120GA气路系统实训台

东风天锦EQ1120GA气路系统实训台-功能特点
1.台架上具有的全新东风天锦EQ1120GA2 原车零部件有空气压缩机总成、空气干燥剂、前桥储气筒、后桥储气筒、手制动储气筒、再生储气筒、辅助储气筒、四回路保护阀、制动脚阀、驻车阀、继动阀、制动管路、气压表若干个。
2.台架上具有的非原厂部件有两相交流驱动电机、驱动皮带、气压表；
3.零部件布置位置大体与实车方向、位置接近；
4.压缩机具有机油润滑系统；
5.压缩机空气经过空气滤清器过滤；
6.每个部件摆放位置合理，美观，方便看清外观特征；
7.不同类别的气压管路通过不同颜色来表达（可参考实车管路颜色），管路走向简洁明了，方便看清管路走向，采用直走或拐直弯的布局；
8.台架有示教板，准确绘制其系统组成及部件连接图，管路颜色与实物管路颜色一致（被处理后的颜色）；
9.驱动电机旋转部件，采用防护处理，防止异物被皮带挤压；
10.支撑台架使用4只万向脚轮；前二只万向带锁止功能脚轮；后二只万向脚轮；脚轮与台架用。
11.产品工艺: 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带4个带自锁装置万向脚轮，便于移动。
二、技术规格
外形尺寸：2080×650×1900mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
空气机：0.75KW
气压表：0～1000kPa
移动脚轮：150*100mm

服务与售后保障：
1.货品验收：请您收货时仔细检查东风天锦EQ1120GA气路系统实训台的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
