一、产品介绍

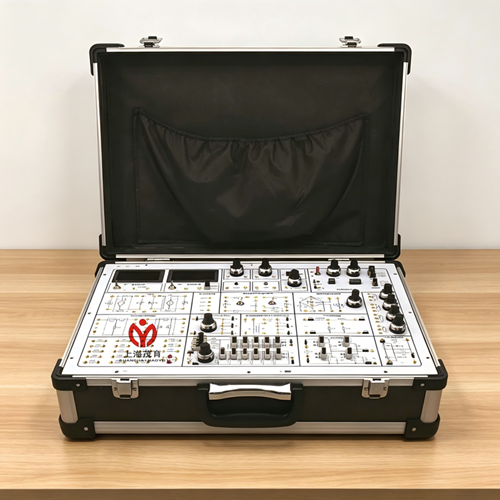

电路分析实验箱集电源、低频信号源、测量用电表、实验模块于一体，实验箱连接部分采用锁紧叠插式镀金大孔，面板采用双面设计工艺，正面为线路原理，反面为具体线路分布和元件，使学生在实验时对原理一目了然。主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
二、实验箱组成
由铝木合金材料制作箱体，无任何污染源，箱体内含直流稳压工作电源、实验用恒流源和恒压源、低频函数发生器、测量用直流电流表、直流电压表、实验电路模块区等组成。
实验箱所有可调电位器均采用精密电位器，旋钮带刻度与自锁功能。
三、主要技术参数
(1)交流电源输入：AC220V±10% ，50HZ。
(2)交流电源输出：AC：15V/12V/8V各一组。
(3)直流电源输出 ：+l2V/1A，-l2V/1A各一组（各路均有过流保护，自动恢复功能）。
(4)直流可调稳压电源: 0~+12V/0.5A，0~+24V/0.5A两组连续可调且独立（各路均有过流保护，自动恢复功能）。
(5)恒流源：0～50mA可调恒流源。
(6)提供直流数显电流表1只，量程：0-200mA，精度为四位半，分辨率10uA。
(7)提供直流数显电压表1只，量程：0-200V，精度为四位半，分辨率10mV。
(8)电感线圈：初级线圈300匝，次级线圈30匝，导线线径 ≤φ0.41mm。
(9)安全保护措施：每路电源均有短路保护自动恢复功能，安全性符合相关的国标标准，所
有材质均符合环保标准；
(10)箱体外形尺寸为460mm×360mm×120mm，样式美观、大方。机箱：铝木合金材料，绿色环保，造型美观大方。
(11)低频函数信号发生器：
输出波形：正弦波、三角波、方波
频率范围：2HZ~20KHZ，分四档两档连续可调
幅值： 峰--峰值：0~10V左右
(12)实验箱PCB采用白底黑字，PCB厚度不小于2mm。实验模块原理图丝印在PCB正面，形象直观，便于实验理解，无器件安装在PCB反面，安全可靠。
(13)实验电路中所用电阻全部采用精密电阻，精度1%，功率2W。
(14)实验箱所有可调电位器均采用精密多圈电位器，功率2W，旋钮带刻度与自锁功能。
四、实验模块配置
（1）元器件伏安特性模块；
（2）基尔霍夫定律/叠加定理模块；
（3）戴维南定理/诺顿定理；
（4）受控源电路模块；
（5）双口网络/互易定理模块；
（6）二阶网络状态轨迹显示模块；
（7）磁滞回线观测模块
（8）铁芯互感耦合电路模块
（9）RLC串联谐振电路；
（10）一阶动态电路模块；
（11）二阶动态电路模块；
（12）RC串、并联选频网络模块；
（13）RC双T选频网络模块；
（14）多圈电位器组模块；
（15）信号发生器电路模块。
（16）元器件组
①　电阻30Ω、51Ω、100Ω、200Ω、510Ω、1K、2K、10K、20K、1M，各1 只；
②　可调电阻1K、5K、10K、100K各1只
③　二极管2只
④　稳压管1只
双向发光二极管1只
五、可完成以下实验：
实验一　基本电工仪表的使用及测量误差的计算
实验二　减小仪表测量误差的方法
实验三电阻的串联和并联电路
实验四电阻的混联电路
实验五直流电阻电路故障的检查
实验六　电路元件伏安特性的测绘
实验七　电位、电压的测定及电路电位图的绘制
实验八　基尔霍夫定律的验证
实验九　叠加原理的验证
实验十　电压源与电流源的等效变换
实验十一　戴维南定理和诺顿定理的验证
实验十二最大功率传输条件测定
实验十三　受控源VCVS、VCCS、CCVS、CCCS的实验研究
实验十四　典型电信号的观察与测量
实验十五　RC一阶电路的响应测试
实验十六二阶动态电路响应的研究
实验十七　R、L、C元件阻抗特性的测定
实验十八　RC选频网络特性测试
实验十九　R、L、C串联谐振电路的研究
实验二十　双口网络测试
实验二十一　二阶网络状态轨迹显示实验
实验二十二磁滞回线观测/铁芯互感耦合电路实验
六、附件配置
1）交流电源线1根，长1.5米。
2）实验用自锁紧专用导线30根，长0.4米。
3）光盘（含电子版实验指导书）
七、推荐教材：
(1)电路(第5版)
ISBN编号: 9787040196719
作者: 邱关
出版社:高等教育出版社
普通高等教育“十二五”国家级规划教材
(2)电路原理
ISBN编号: 9787302146773
作者:于歆杰
出版社名称:清华大学出版社
“十二五”普通高等教育本科国家级规划教材

---
