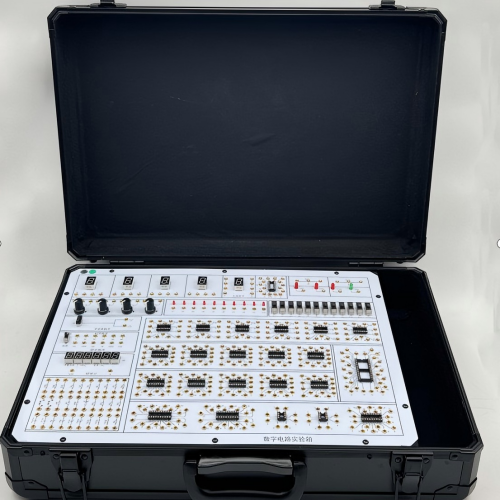

MY-226E 数字电路实验箱




数字电路实验箱-设计豪华气派,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统组成:
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源 ：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示
直流输出：±12V/200mA 、 5V/2A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。
（2）手动单脉冲电路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）连续脉冲一组，输出为TTL电平：
固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
（5）逻辑电平的输入与显示：
A、12位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、12位由红色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：
A、4位由八段LED数码管组成的BCD码译码显示电路；
B、1位八段LED数码管，引脚全部引出，用于数码管实验。
（7）4路时序发生器及启停控制电路。
（8）8芯、14芯、16芯、20芯、28芯等圆孔插座21只，可满足各种IC芯片
（9）各阻值电位器4只。
 (10)元件区提供常用规格电阻电容30只，并提供两组元件插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。
（11）提供详细实验指导书、WORD电子文档等。
（12）如要完成FPGA或CPLD实验，需选配相应的扩展模块及下载线。
二、推荐实验项目：
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
23、FPGA选配模块实验
24、CPLD选配模块实验

---
