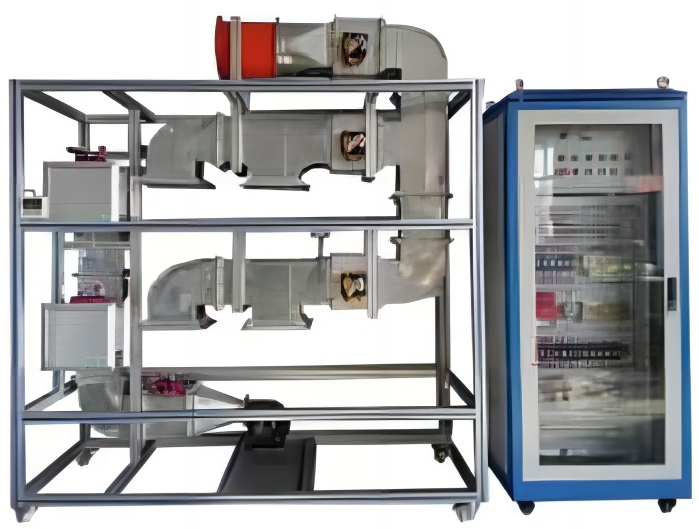

一、MYLY-13B防烟排烟系统控制实训装置-概述：
1、防烟排烟系统实训平台根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，排烟防火防由控制执行器、渡锌钢板制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开
系统原理
二、技术参数：
1、电压：AC220±10％ 50Hz
2、保护：具有漏电保护装置
3、环境温度：+4℃～+45℃
4、装置容量：＜1000W
5、外形尺寸：1800mm×800mm×1800mm
三、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
七、配置表

序号	设备名称	数量	备注
1	CO2传感器	1个	4-20MA
2	湿度传感器	1个	4-20MA
3	铝型材框架	1个	4040MM铝型材框架2400600*1600
4	温度传感器	1个	4-20MA
6	压差开关	1个
7	烟雾传感器	2套	高精度烟雾浓度检测采集模块气体变送器
8	70防火阀	5套
9	280防火阀	3套
10	DDC控制模块，	2套	16路AI输入，6路DO输入，8路DO输出
11	回风道管路	1套	按要求
16	通风管路	2米	定制
12	出风口	5个
13	排风风机	1套	180W/220V
14	送风机	1个
15	编程软件	1个
16	仪表	1套
17	动画软件	1套	随机联动
18	报警器	1套
19	报警按钮	1套
20	触摸式一体教学平台	自备	内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
