作者：管理员发布时间：2025-09-09 08:43:22

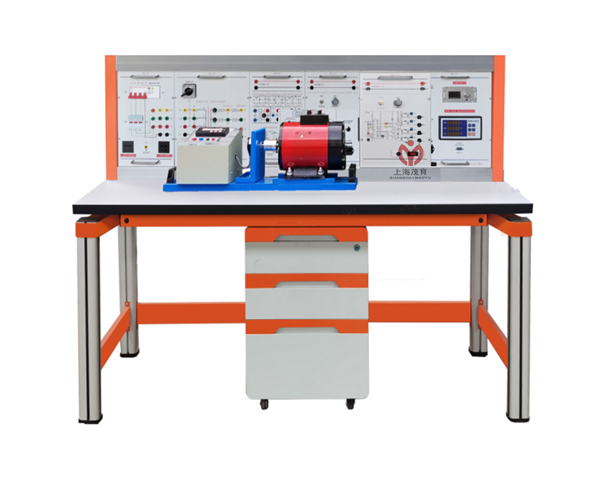

一、概述
MY-24H直流调速技术实训装置实训内容包括电力拖动系统的动力学，直流电动机的电力拖动、电力电子与直流电机驱动技术等，直流调速实训装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《直流调速技术》等课程的技能训练。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-20℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：≤1.0kVA
4.重量：100kg
5.外形尺寸：140cm×70cm×140cm
三、基本配置及功能
1、TS-1电源控制屏(铁质双层亚光密纹喷塑结构)
(1) 交流电源
1）提供三相～380V交流电源，带有短路保护措施，设有有1只指针式交流电压表，指示电网电压。
2）提供单相220V±10%电源，带有短路保护措施。
（2）稳压电源模块
1）提供直流5A/24V开关稳压电源1路。
2）提供0~15V直流可调电源1路。
（3）仪表模块
1）设有直流电压表一只，量程0-±300V，3为半数显。
2）设有直流电流表一只，量程0-±2A，3为半数显。
3、直流电机PWM调速系统
包括直流电机PWM调速系统（3A）主机及外围调速组件。
4、提供DC220电源，IGBT模块，PWM发生器，脉冲功放电路等。
5、DQ09 直流他（并）励式电动机1台，DC220V、185W、1500RPM
6.DQ29-1 电阻器组件
一组90Ω×2/1.3A瓷盘电阻、一组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。
7、实验连接线及配件
根据不同实验项目的特点，配备两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分也护套结构手枪插连接线；两种导线只能连接对应的配套插座，这样大大提高了实验的安全及合理性。
8、固定电机钢板，测速系统及智能数显转速表
电机导轨平整度好，无应力变形，加工精细，电机运行时噪声小，参数典型，能较好满足实验的要求。
9、实验桌
实验桌为型材结构，桌面为防火、防水、耐磨高密度板,结构坚固。设有抽屉柜、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
四、实验项目
1.直流电机的认识（冷态电阻的测量，铭牌的记录）
2.直流电机的换向（改变电枢及励磁的极性）
3.直流电机的调速（弱磁调速，改变端电压调速，电枢串电阻调速）
4.直流电机的脉宽（PWM）调速原理
5.直流电机的调速系统的安装、调试与检修
五、配置清单

序号	编号	名称	数量	备注
1	TS-1	电源控制屏	1件
2	DQ02	实验桌+2凳	1套
3	DQ03-1	固定电机导轨、测速系统及智能数显转速表	1件
4	DQ29-1	可调电阻组件	1件
5	DQ43	直流电机PWM调速系统	1件
6	DQ09	直流他（并）励电动机	1台
7		高可靠护套结构手枪插实验连接线及配件	1套
