作者：管理员发布时间：2025-11-27 09:47:33

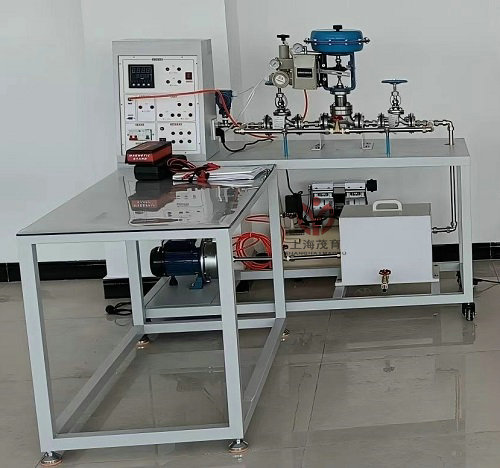

　　气动薄膜控制阀与电气安装阀门定位调校实训装置专为《热工化工检测技术》课程设计，涵盖控制阀拆装、阀门定位器调试、行程校验及泄漏测试等核心技能点。系统配备精密压力变送器、行程测量仪表及空气压缩机等完整组件，支持学生进行气动控制阀的安装、调试与性能测试全过程实训，适用于自动化、化工仪表等相关专业的实践教学与技能培养。

二、实训系统功能
1、熟练掌握气动薄膜控制膜头的拆解与组装
2、熟练掌握阀门定位器在控制阀上的安装、调试
3、熟练掌握手操器的电路、气路连接
4、调熟练掌握节阀行程校验
5、熟练掌握调节阀本体试漏
6、熟练掌握调节阀泄漏量测试。
三、实训系统配置
（一）操作台参数：
1、外形尺寸（长宽高）1400×600×700mm。
2、实训台面采用一级冷轧钢板
3、实训台架采用50*50mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、实训台面板。
（二）漏电开关1个
电压220VAC；
（三）盘内附件1套
仪表接线端子、铜管测量管道、电源插座、开关
（四）数字精密压力变送器1个
1、测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
（五）压力量计1个
1、测量介质：气体；
量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
（六）行程测量专用仪表1套
1、量程.0-30mm；
2、液晶显示器；
3、磁性仪表座；
4、测量调节阀行程时专用链接件；
5、配数据专用线
（七）安装支架2套
1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。
2、支架底部可自由移动；
3、表面镀锌处理。
（八）辅助操作台1套
1、参考尺寸：≥1200*600*700mm，二层；
2、实训台面采用一级冷轧钢板；
3、实训台架采用30*30mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、配零部件定位摆放标识；
6、实训台面铺厚度2mm透明胶板。
（九）操作器
供电电源：220VAC；阀位给定输出信号：4～20mA；阀位反馈输入信号：4～20mA，通讯方式：RS485。
（十）、空气压缩机
（十一）、水泵：750W，不锈钢涡旋式
（十二）、水箱：工程塑料板，防生锈
